Mit dem neuen Straßenentwurf in der Version 10 kann nicht nur der Straßenkörper selbst in 3D entworfen, sondern es können auch straßenbegleitenden Bauwerke erstellt werden. Dazu zählen Lärmschutzwälle und -wände, Wirtschaftswege, Regenrückhaltebecken oder Stützwände. Auf Letztere wollen wir in diesem Artikel nun näher eingehen.
Neue Stützwand anlegen

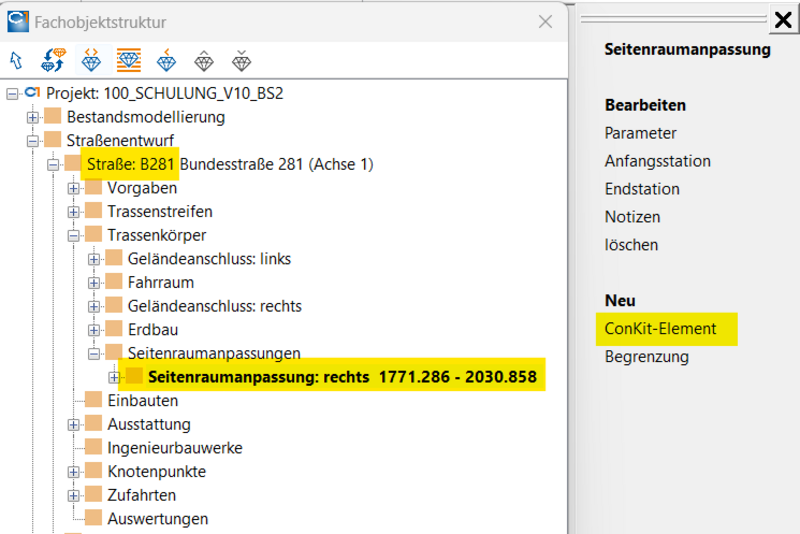

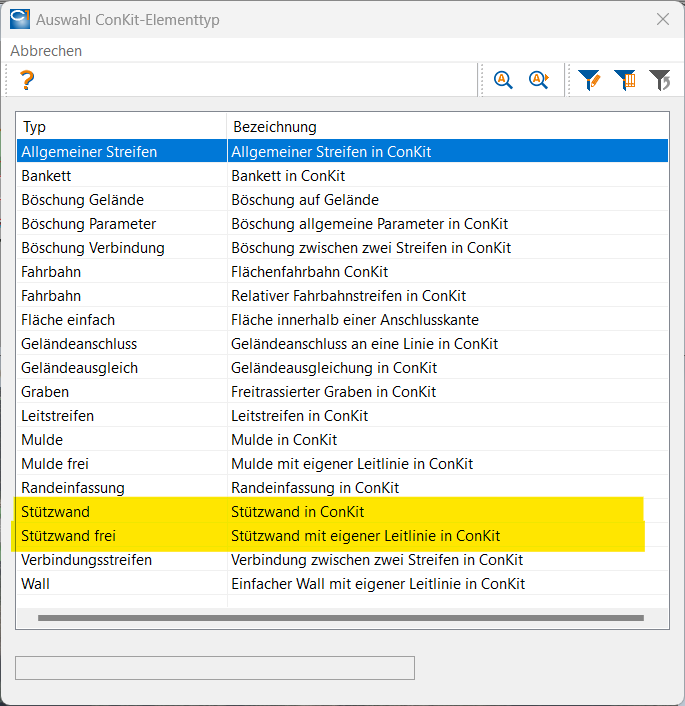

Individuelle Änderungen am Trassenkörper einer Straße werden im neuen Straßenentwurf mit dem Konstruktionsbaukasten ConKit vorgenommen. ConKit benötig zur Konstruktion eine Leitlinie, an die neue Bauteile platziert werden können. Diese Leitlinie kann eine freie Kante des Straßenkörpers sein, kann aber auch aus einer beliebigen Linie oder Achse neu erstellt werden.

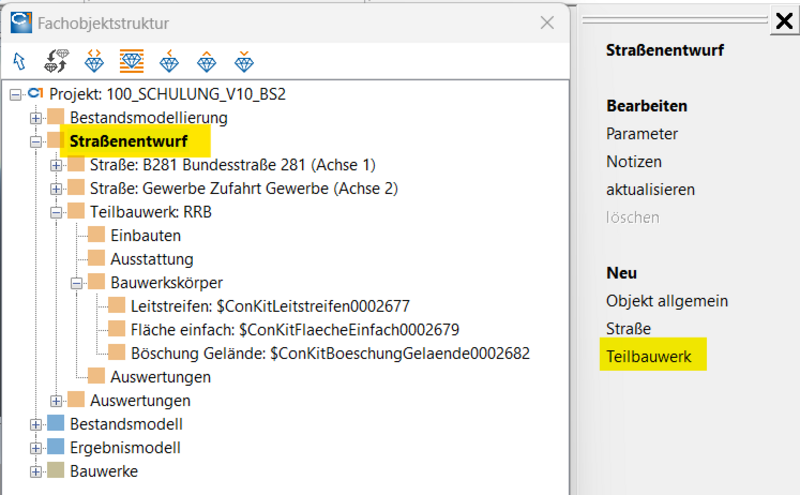

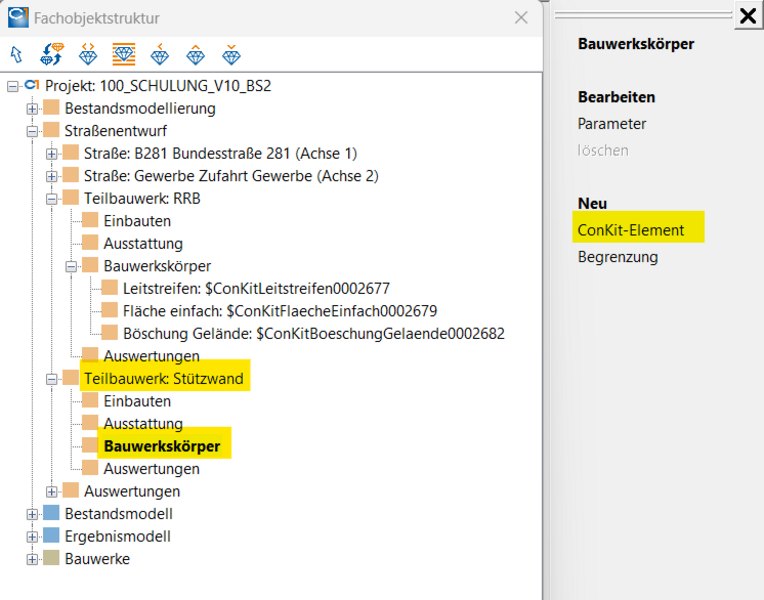

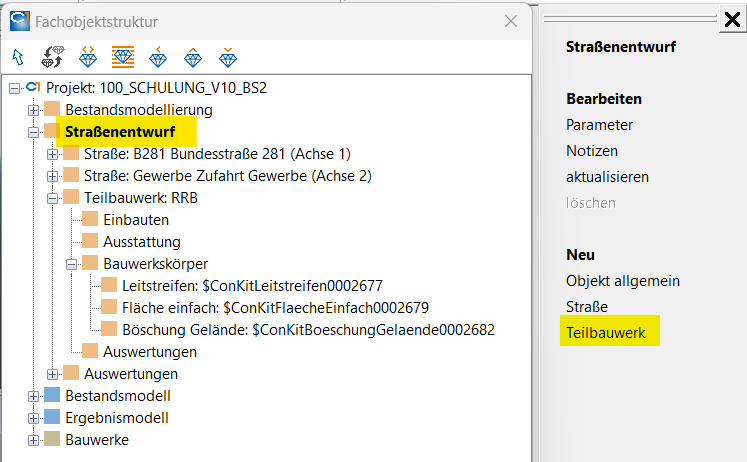

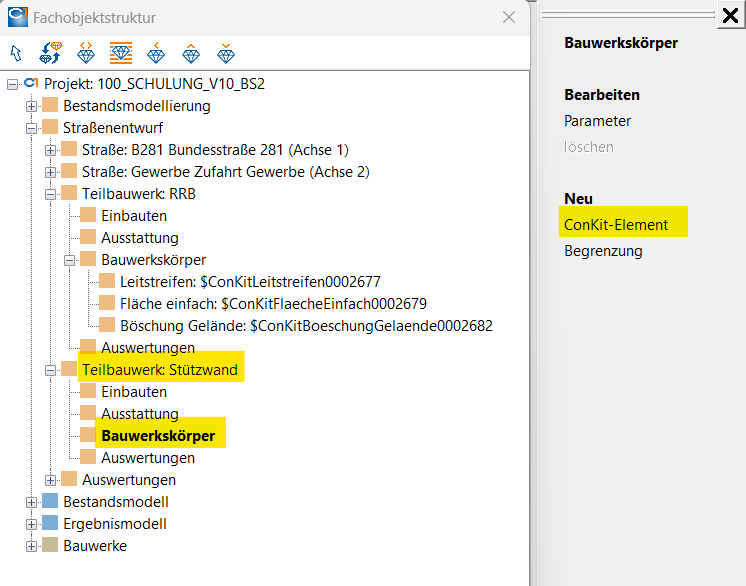

Zum Anlegen einer freien Stützwand wählt man zunächst im Strukturbaum den Punkt Straßenentwurf und kann darüber ein neues Teilbauwerk anlegen.

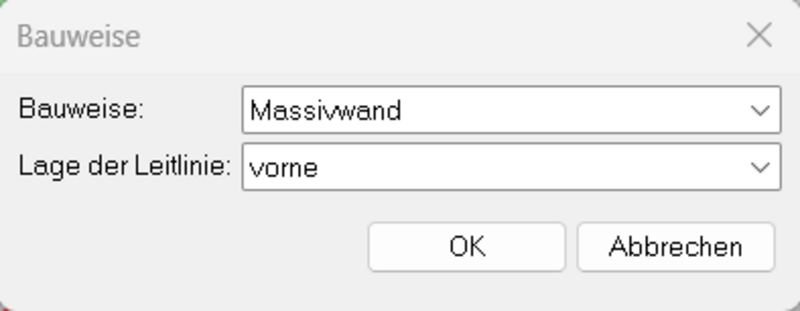

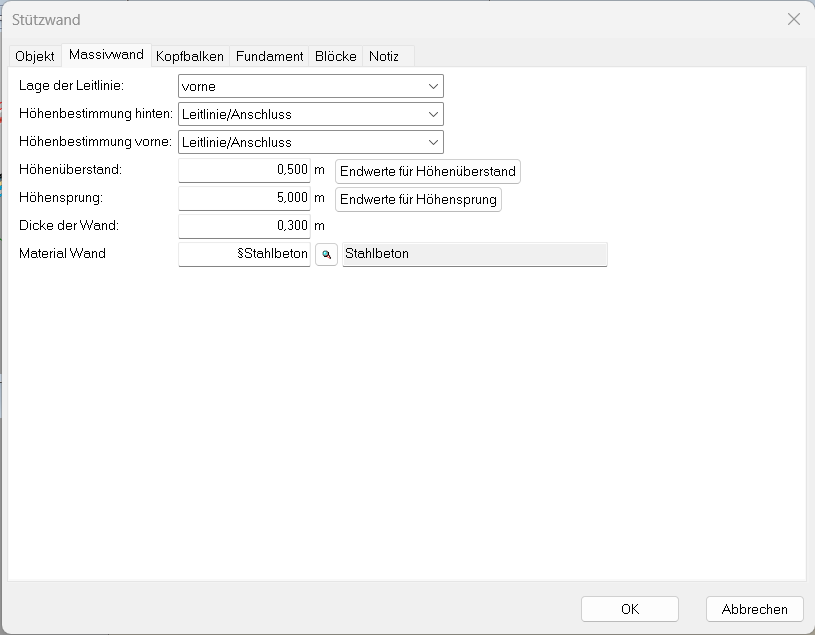

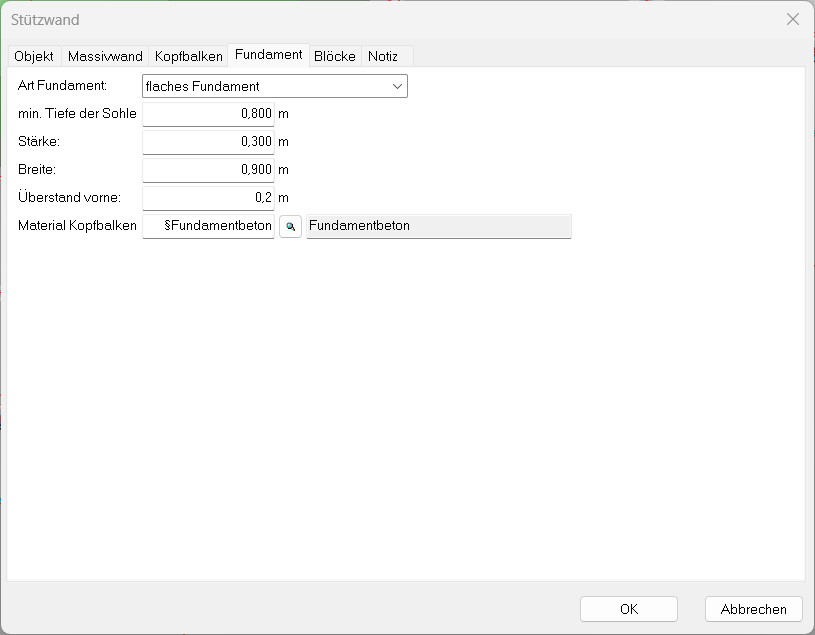

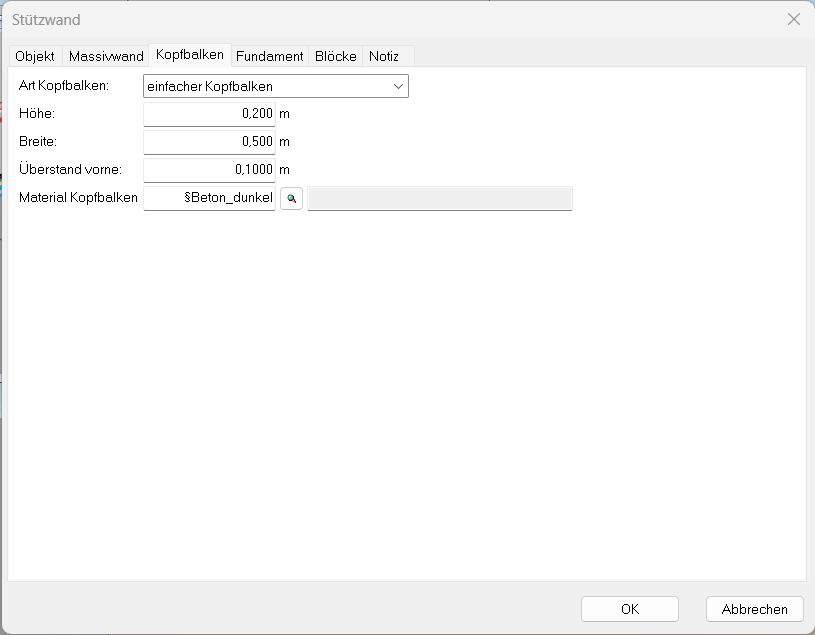

Zunächst wird die Wand unter Angabe der Höhenanschlüsse an Vorder- und Hinterkante konstruiert. Stützwände können links und rechts der Straße platziert werden. Unterschieden wird in der Definition auch, ob das Gelände hinter der Stützwand über oder unter der Straßenhöhe liegt. Als Vorderkante ist dabei die Seite der Wand definiert, die zur Straßenseite zeigt.
Varianten der Höhenbestimmung

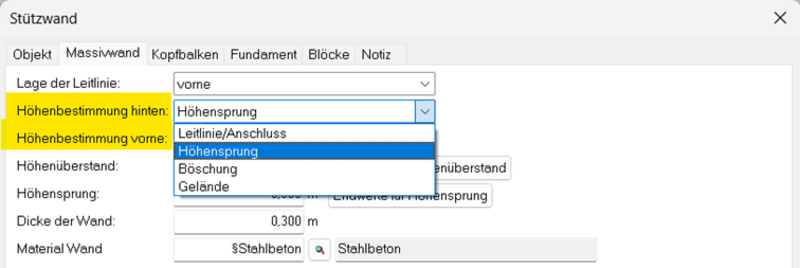

Die Höhe der Stützwand kann über verschiedene Verfahren festgelegt werden.
Die einfachste Angabe ist sicherlich die, über den Höhensprung, den die Stützwand überwinden soll. Der Höhensprung ist also der Abstand zwischen den Anschlusspunkten an der Mauervorseite und Rückseite. Dadurch erhält die Stützwand eine nahezu konstante Höhe.
Der häufigste Anwendungsfall ist vermutlich die Höhenermittlung aus dem Gelände. Der Höhensprung wird dabei abhängig davon ermittelt, wie hoch das Gelände an der Hinterkante der Stützwand ist.
Die Höhe der Vorderkante wird bei beiden Varianten in der Regel aus der Leitlinie ermittelt.

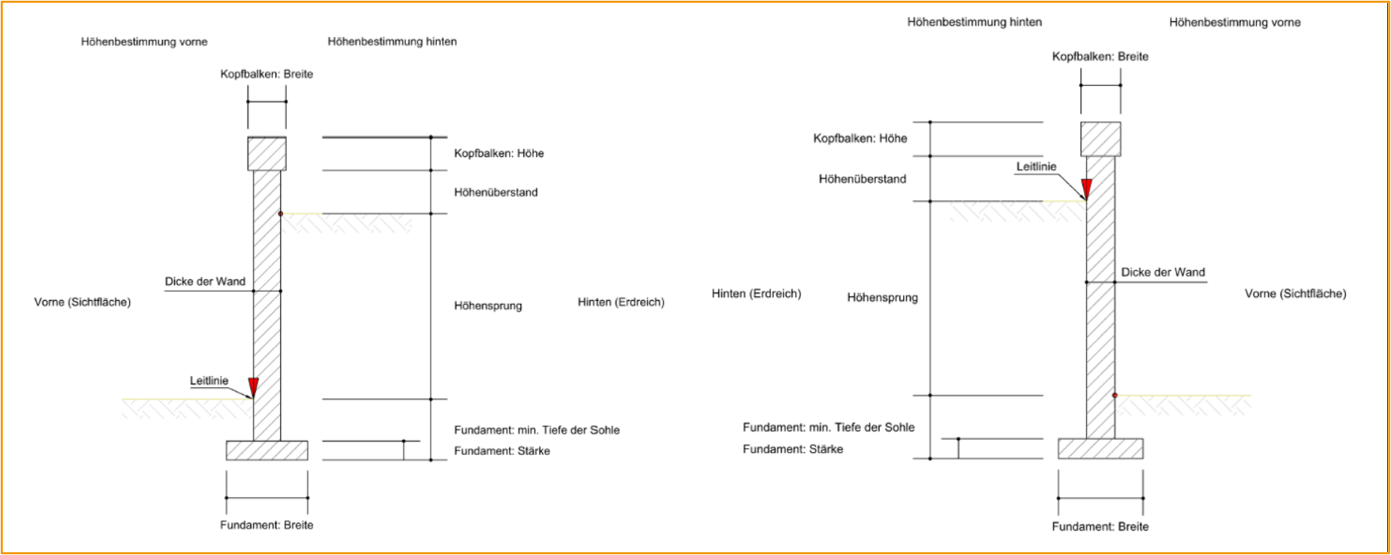

Das Schema verdeutlicht auch den Unterschied, ob die Stützwand im Damm oder Einschnitt eingesetzt wird.

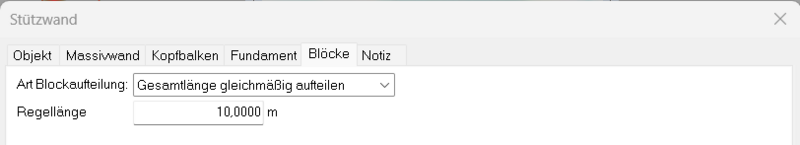

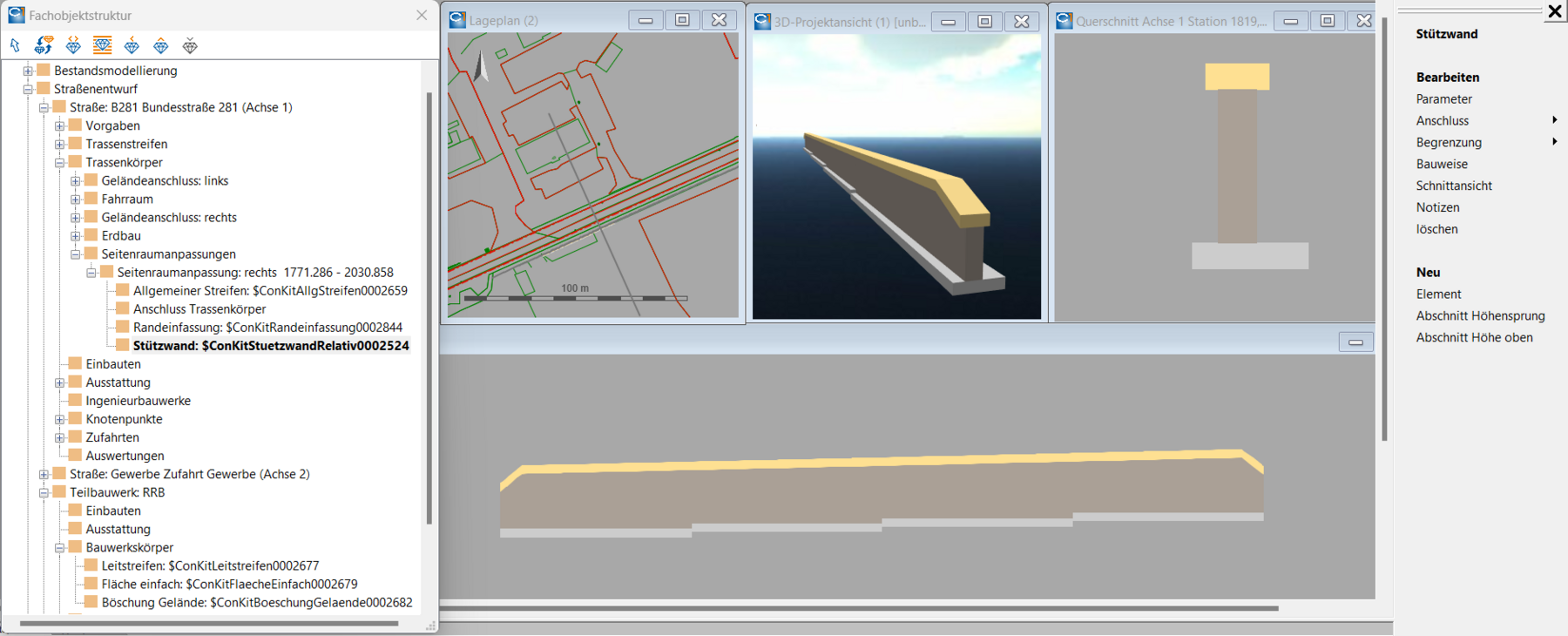

In Blöcke aufteilen

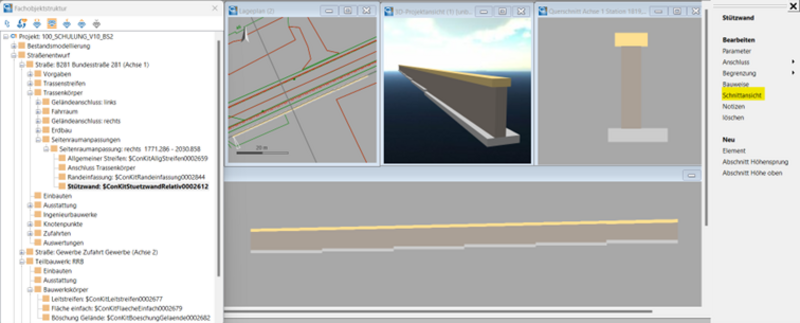

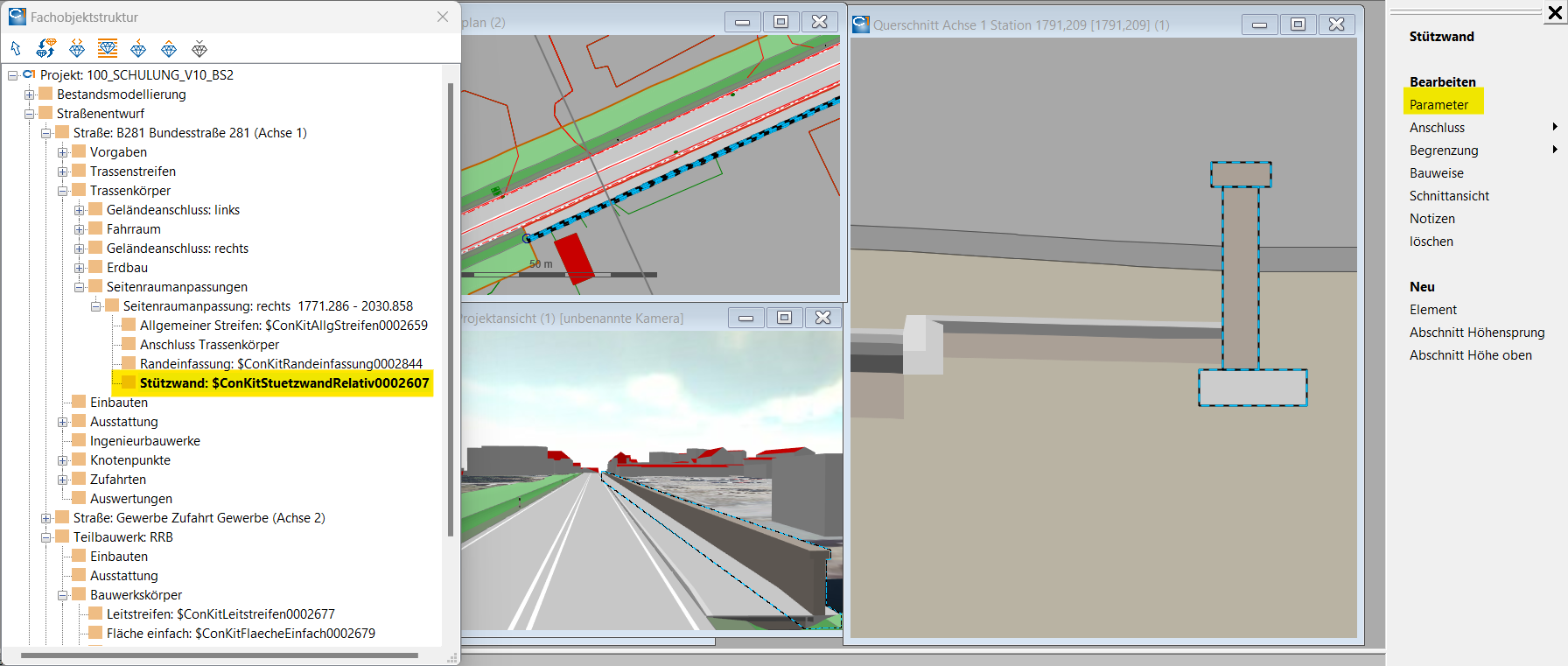

Für die Kontrolle des Ergebnisses eignet sich ein Fenster mit der Schnittansicht.

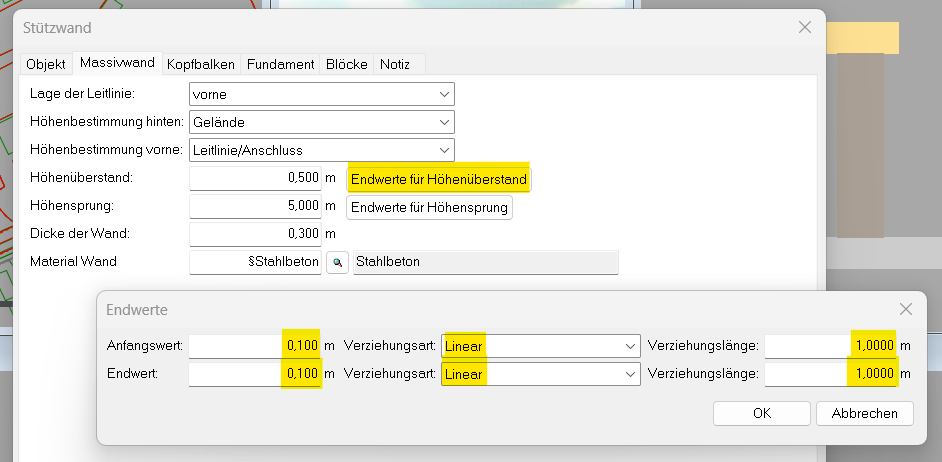

Anschlüsse am Anfang und am Ende
Abschnitt für Höhe oben bzw. Höhensprung

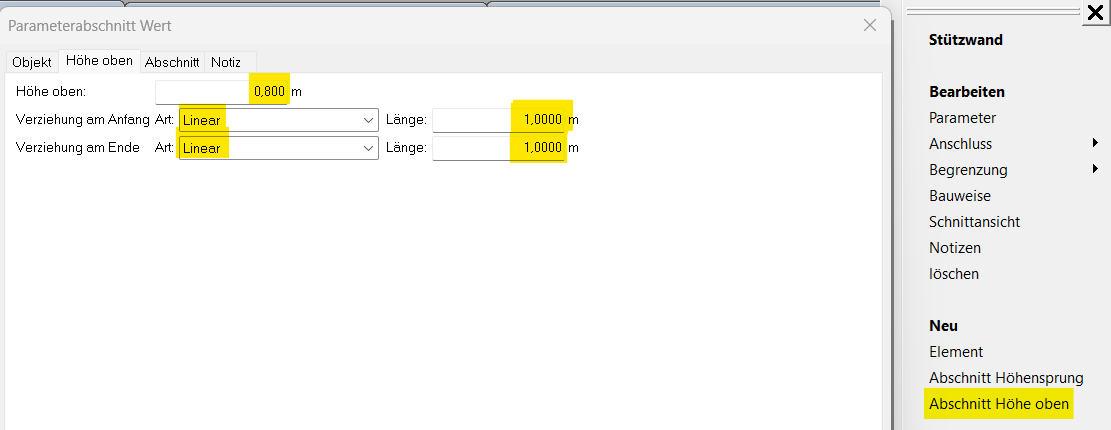

Um einzelne Bereiche der Maueroberkante zu verändern, ist es möglich, innerhalb dieses ConKit-Objektes einen Abschnitt mit einer neuen Höhe festzulegen. Hier kann eine lineare Verziehung oder eine quadratische Parabel für den Übergang gewählt werden.

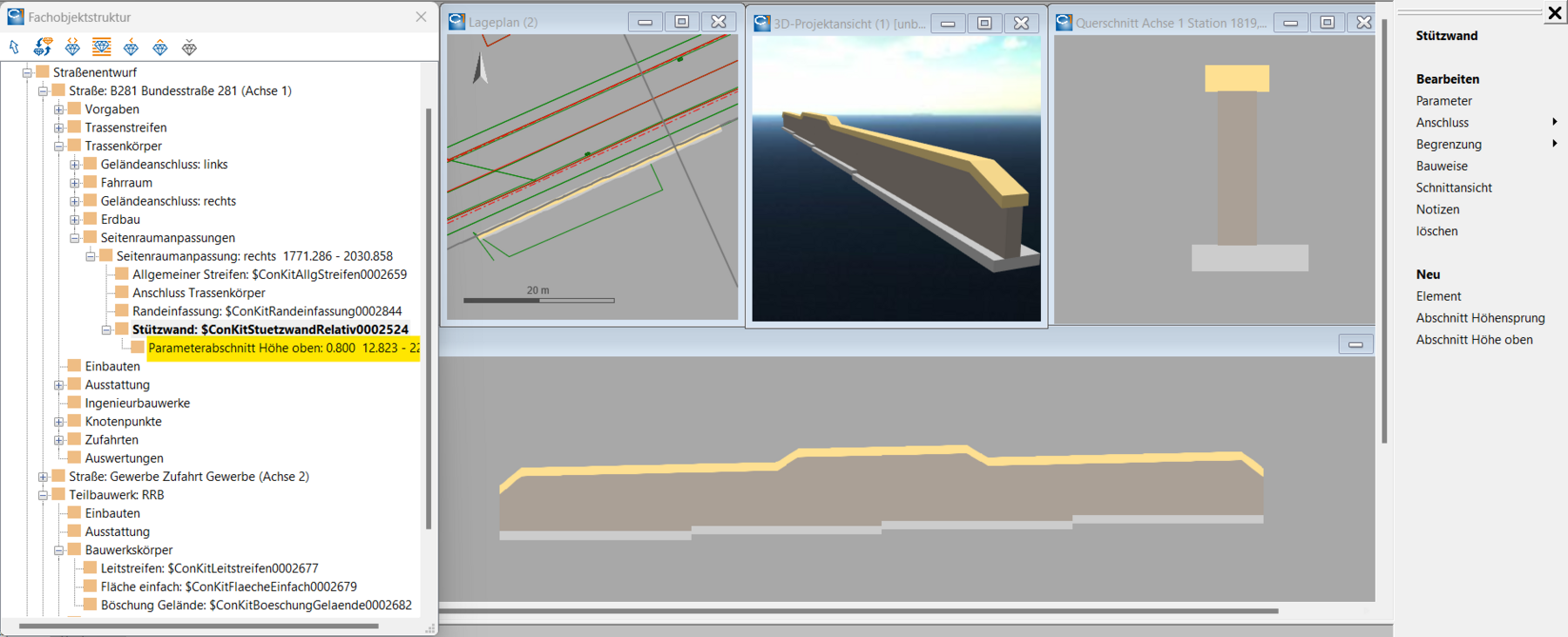

Im Strukturbaum wird der Abschnitt zur Auswahl und Bearbeitung angeboten.
