Vereinfachte grafische Wahl von Flächen

15. September 2024

Seit der Version 10.0 wird beim Wählen von Topografiedaten eine Ergebniswahl-Tabelle angezeigt, sobald mehrere Topografiedaten an der Stelle des Klicks übereinander liegen. Diese Funktion erleichtert die Auswahl der gewünschten Elemente.

Allerdings wurde das Wählen von Linien bzw. Flächen mit diesem neuen Hilfsmittel teilweise erschwert. Bei der Wahl einer Fläche konnte man bisher einfach in die Fläche klicken, um sie zu wählen. Sind nun aber weitere Linien in der Nähe des Klicks, so werden diese jetzt ebenfalls zur Auswahl angeboten.

Deshalb gibt es nun eine Möglichkeit vor der Auswahl zu entscheiden, ob man eine Linie oder eine Fläche wählen möchte.

In den folgenden Bildern wird die Vorgehensweise kurz erläutert:

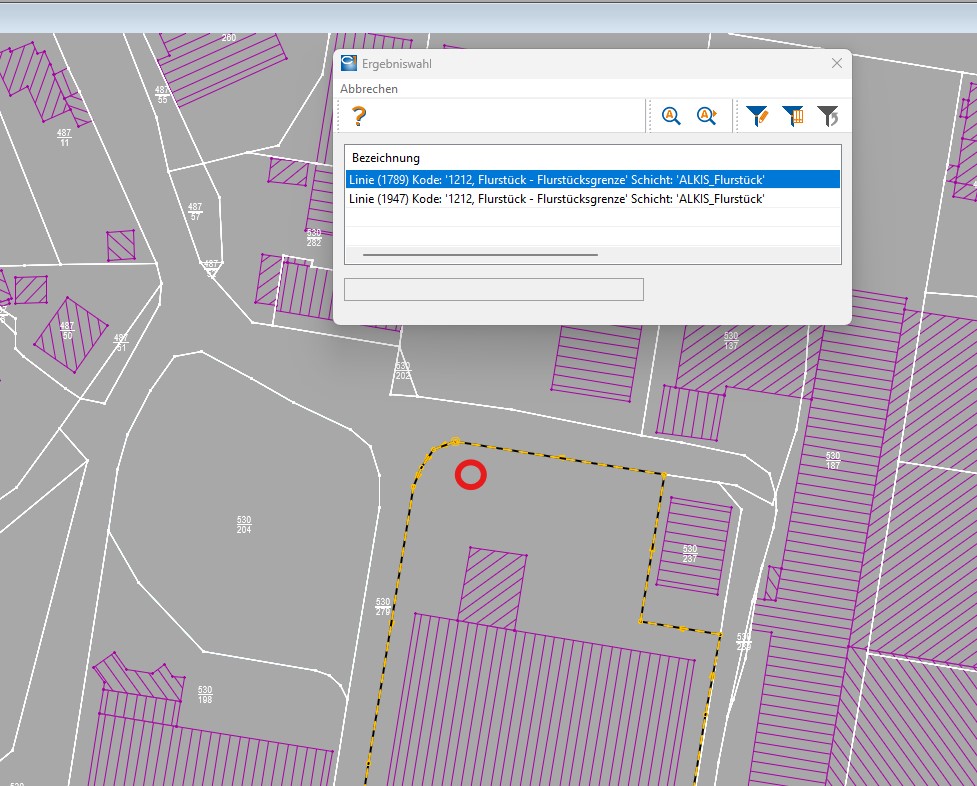

Abbildung1: Menü „Daten zeigen und Messen“ – „Linie“. Beim Klick in eine Fläche (beim roten Punkt) werden zwei Linien gefunden und über die Ergebniswahl angeboten.

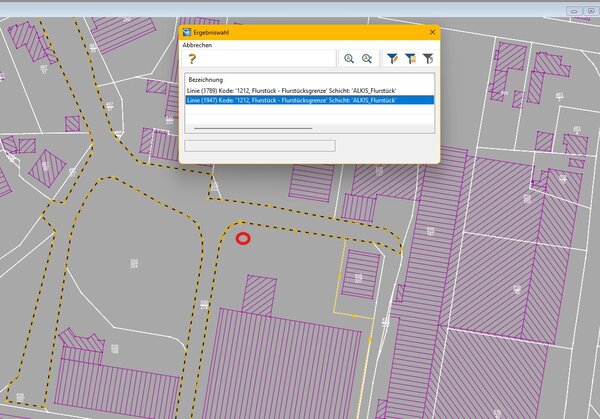

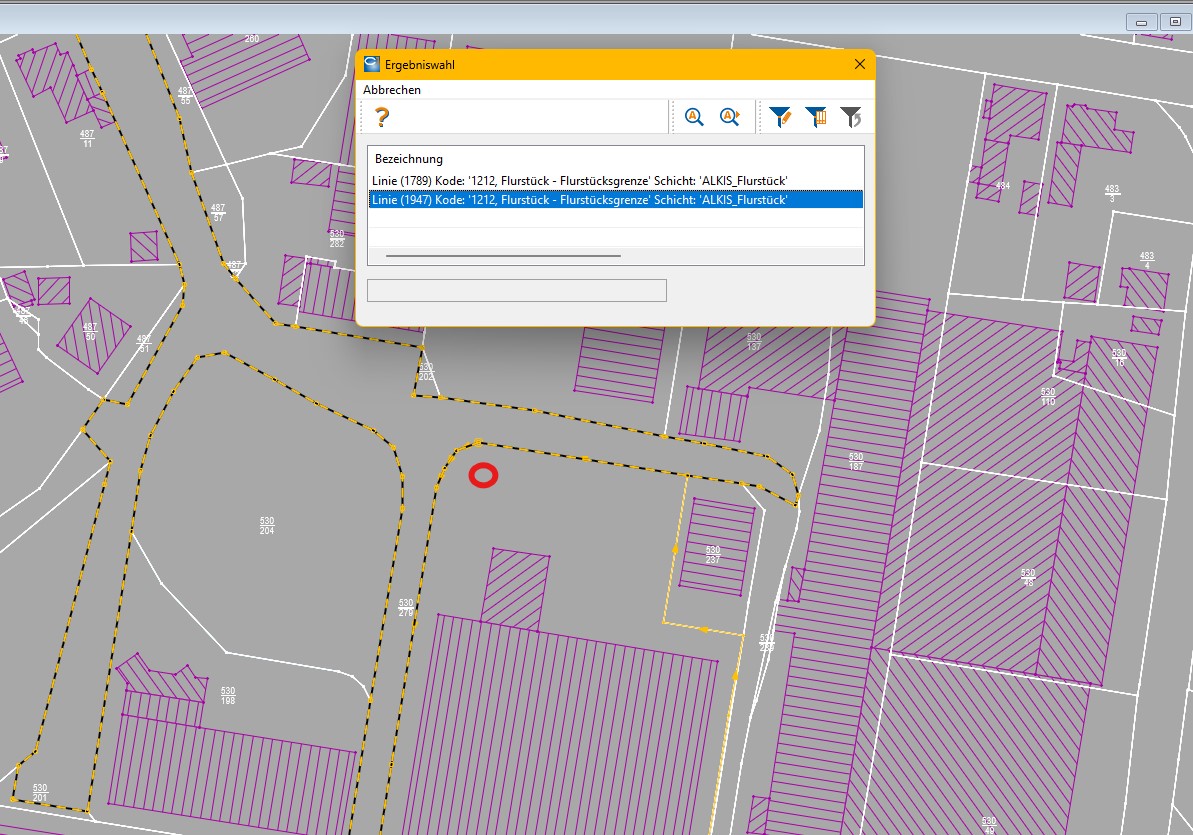

Abbildung 2: Wählt man in der Tabelle die zweite Zeile an, wird die zweite Linie in der Grafik markiert. Die Linie wurde bei der Auswahl gefunden, weil sie auch im Umfeld des Klicks liegt (Flächenschwerpunkt ist außerhalb der Linie)

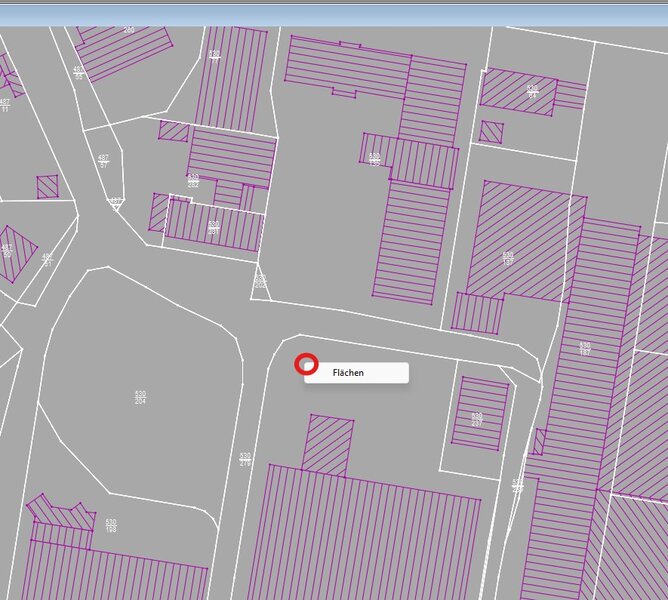

Abbildung 3: Möchte man im Menü „Daten zeigen und Messen“ – „Linie“ tatsächlich nur die Fläche wählen, innerhalb der Klick (roter Punkt) ausgeführt wurde, so kann man nun vor dem Klick über die rechte Maustaste die Option „Fläche" auswählen. Alle nachfolgenden Klicks zur Flächenwahl werden nun mit dieser Option ausgeführt.

Neuen Kommentar schreiben

Kommentare

Uwe Petersen
vor 3 Wochen
Antworten

Hallo Frau Oelmann, das führt mich unweigerlich zu der Frage, was sind denn Flächen in card_1, außer geschlossene Linien.
Es gibt doch gar keine Objektart "Fläche". Das das so und nur so gehandhabt wird, zeigt ja auch, dass es immer noch Anfangs- und Endpunkt gibt und diese auch immer noch (auch schon mal ein Supporteintrag dazu gemacht), wie 2 Punkte behandelt werden.
Bei einer Fläche sollte es das nicht geben.

Grüße aus HC
