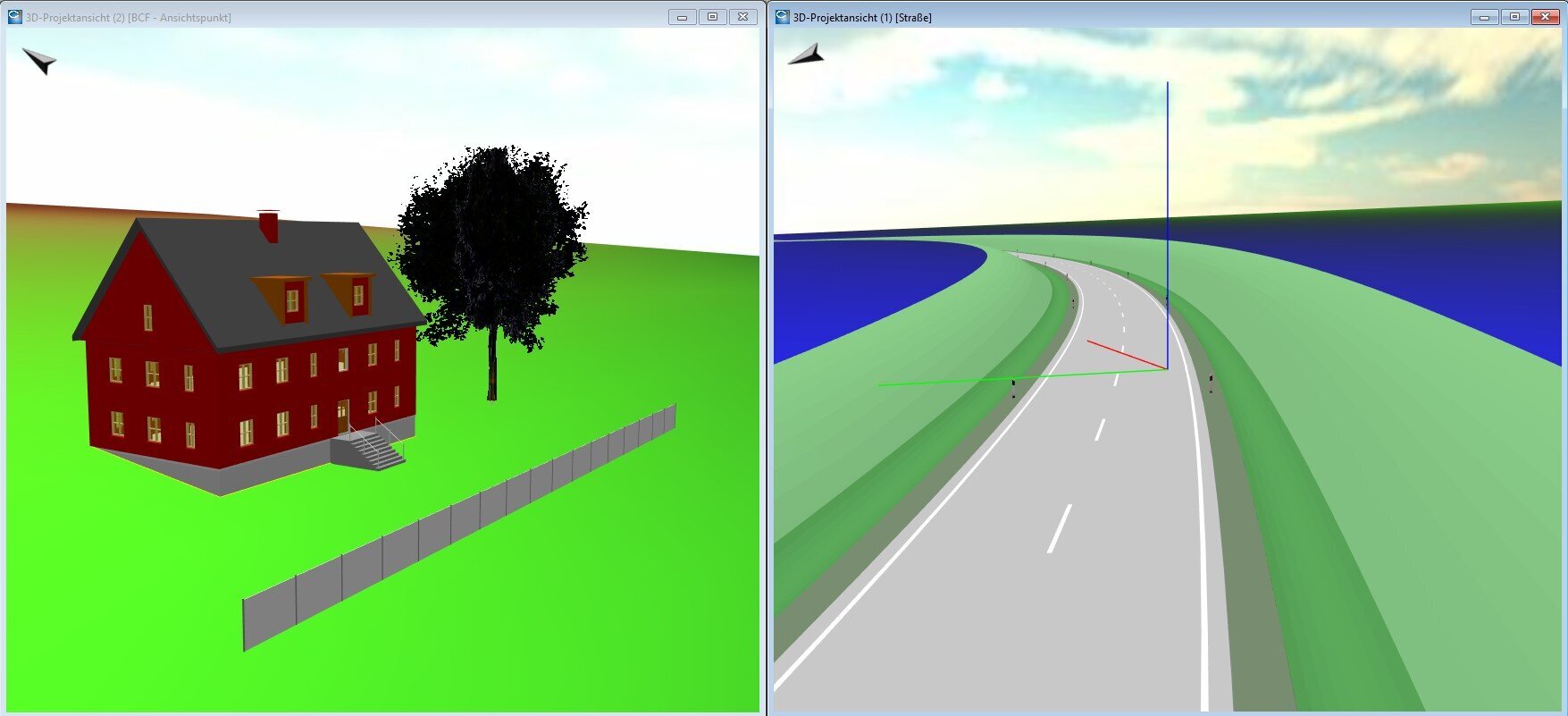

Bewegungen in der 3D-Ansicht

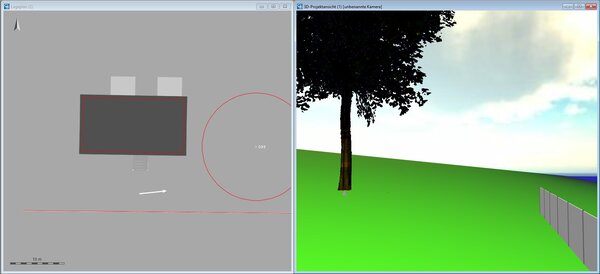

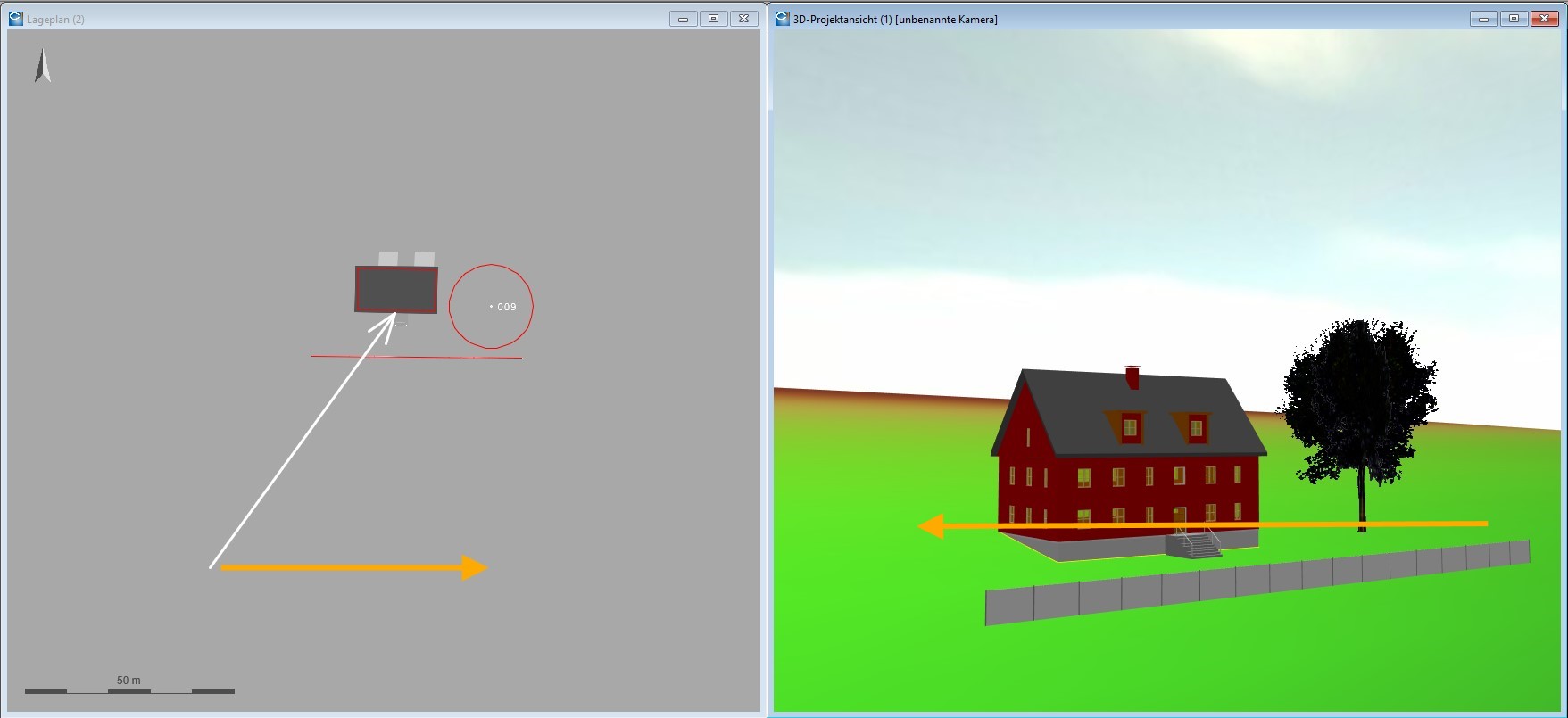

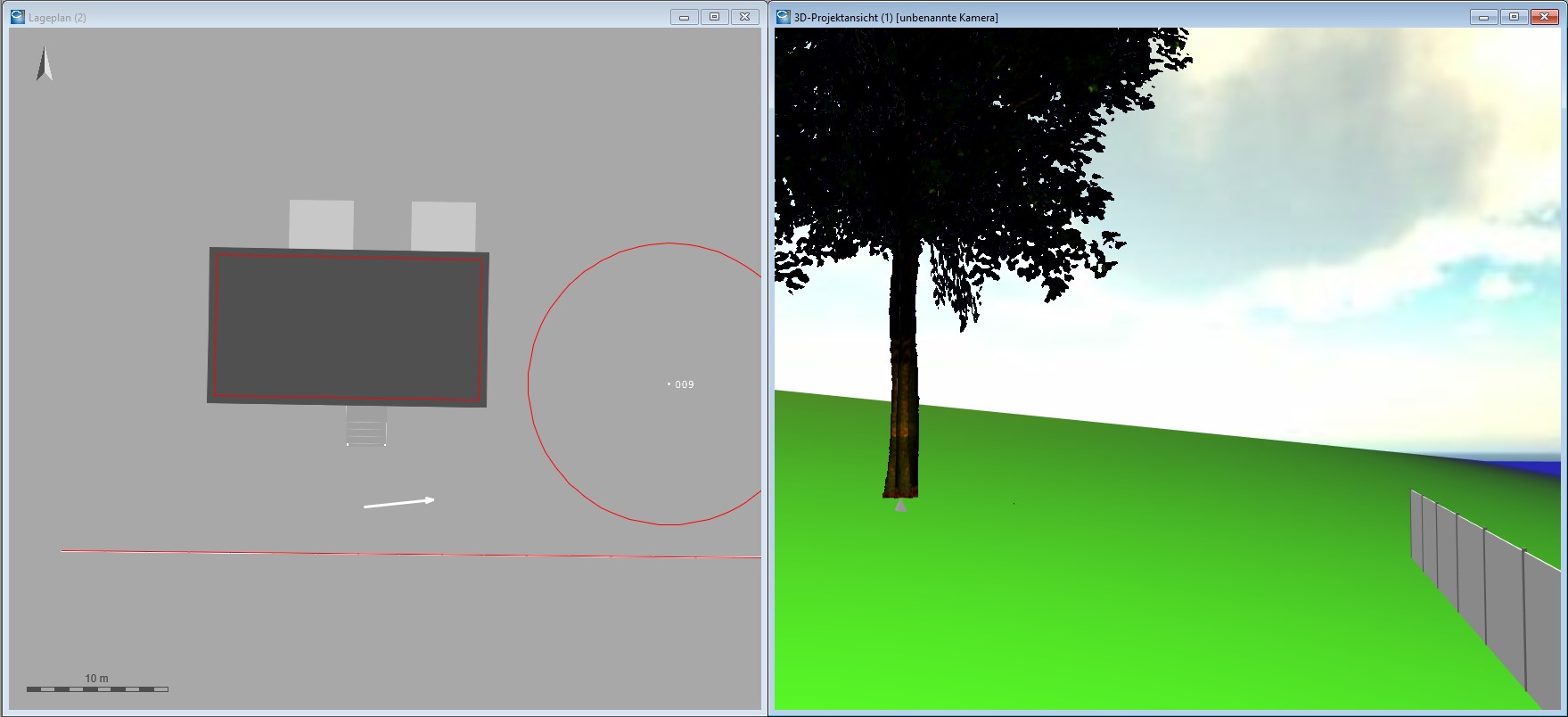

Zieht man im 3D-Fenster die Maus mit gedrückter linker Maustaste nach links, rechts, oben oder unten, wird damit die Position des Augpunktes verändert. Im Lageplanfenster kann man dabei die Bewegung des Zielstrahls verfolgen, es wird das Ende des Pfeils verschoben.

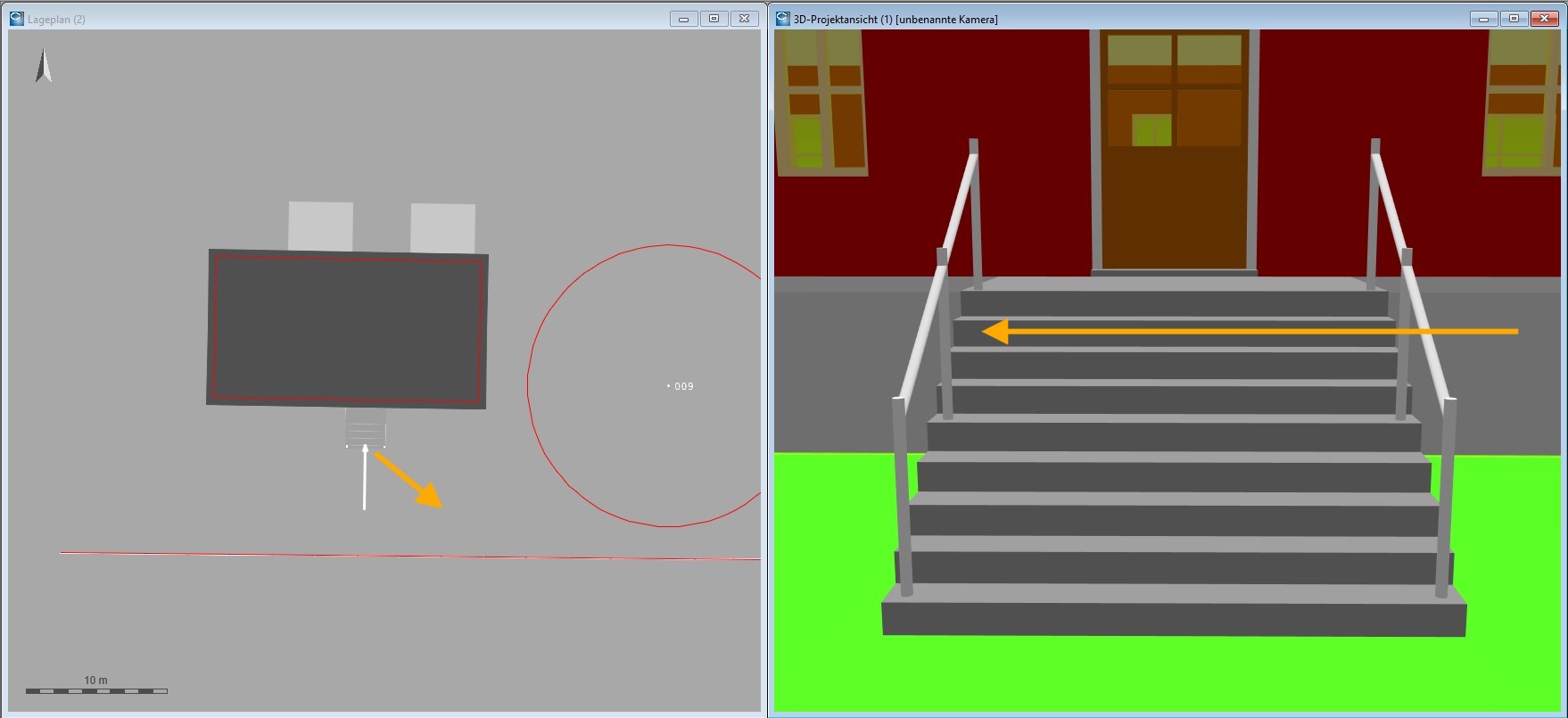

Für die Bewegung des Zielpunktes hält man die STRG-Taste gedrückt und zieht im 3D-Fenster die Maus mit gedrückter linker Maustaste nach links, rechts, oben oder unten. Im Lageplanfenster kann man wieder die Bewegung des Zielstrahls verfolgen, diesmal wird die Spitze des Pfeils verschoben.

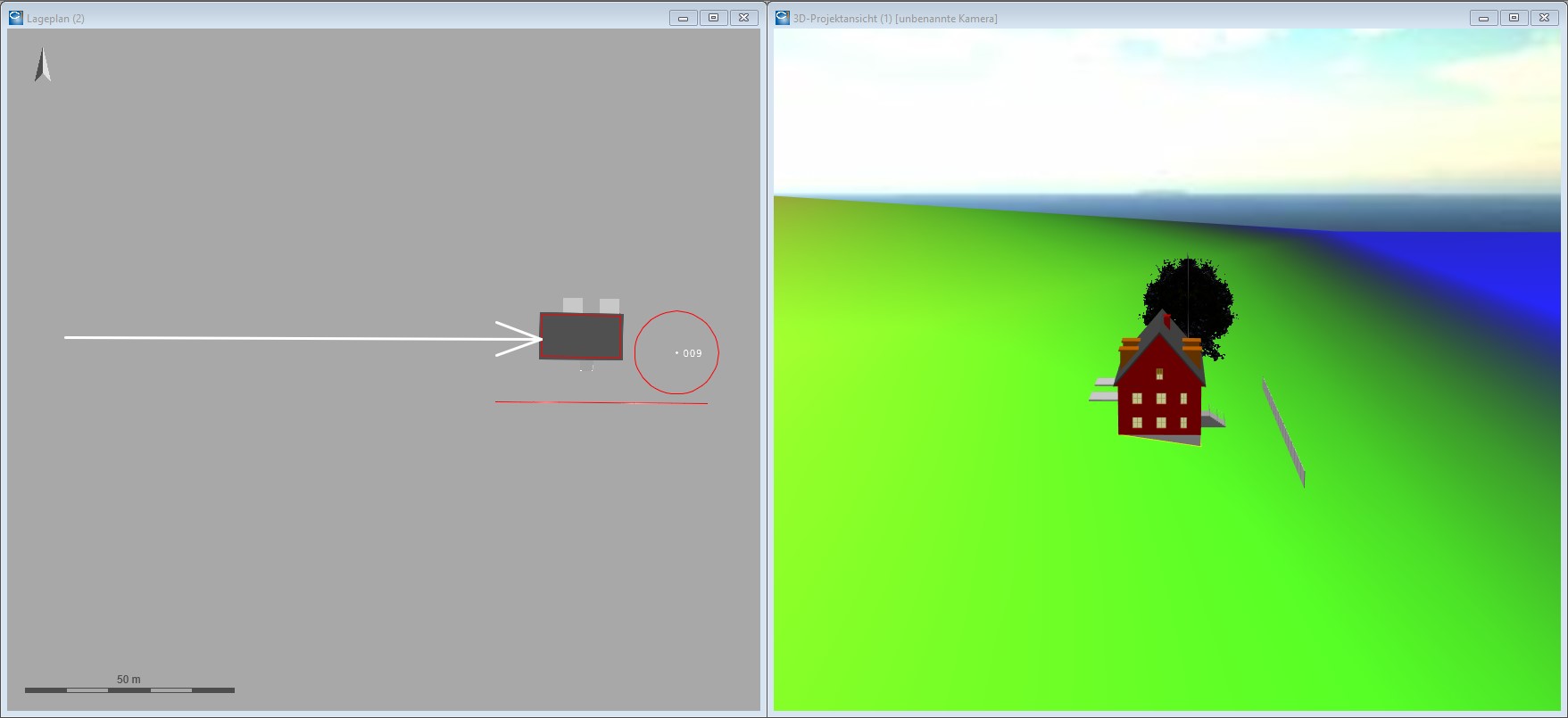

Um ein Objekt näher betrachten zu können, kann man über das Scrollrad der Maus heranzoomen. Dadurch wird der Zielstrahl kürzer, d.h. der Augpunkt verschiebt sich in Richtung Zielpunkt.

Bei großen Ausdehnungen ist das Zoomen oft zu langsam, hier kann man die Leertaste als Turbotaste nutzen und während des Scrollens gedrückt halten.

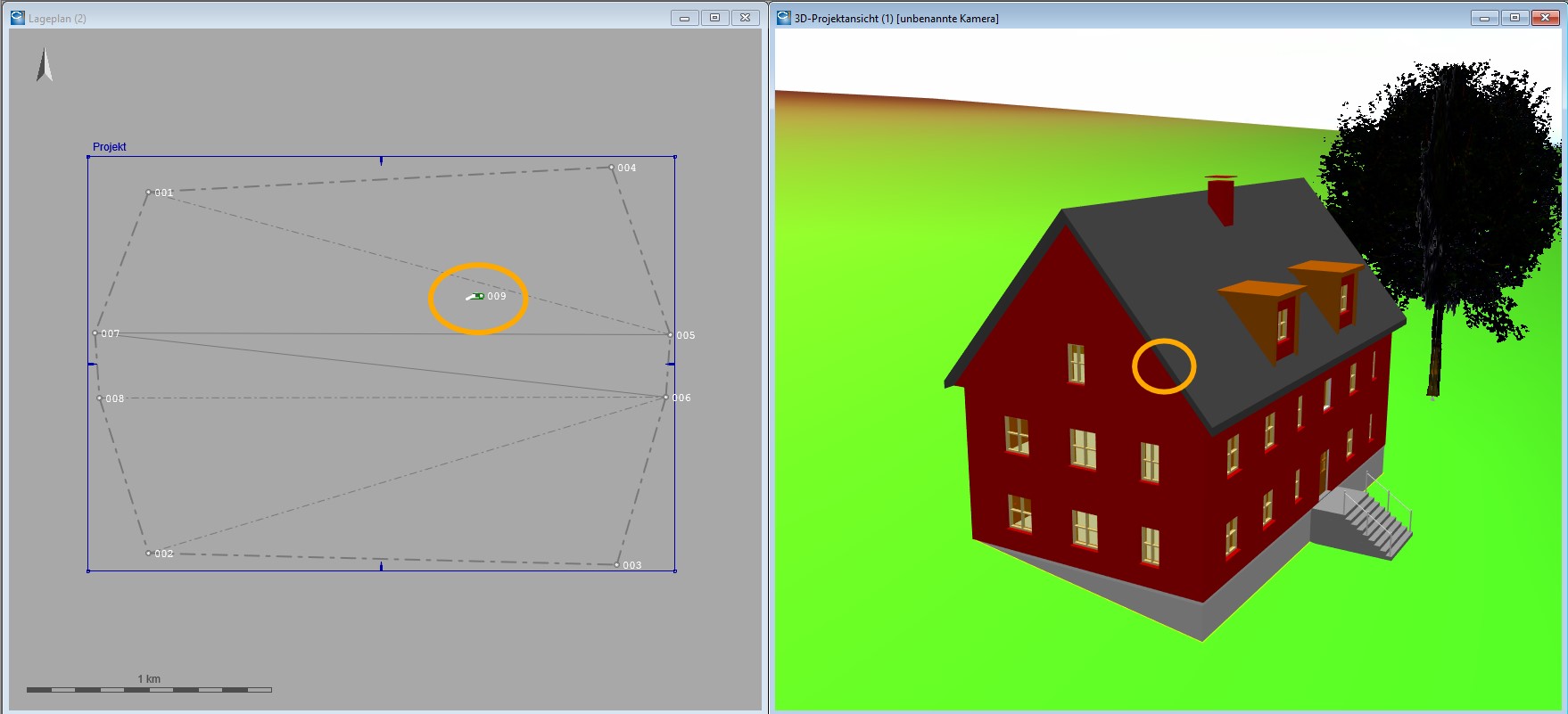

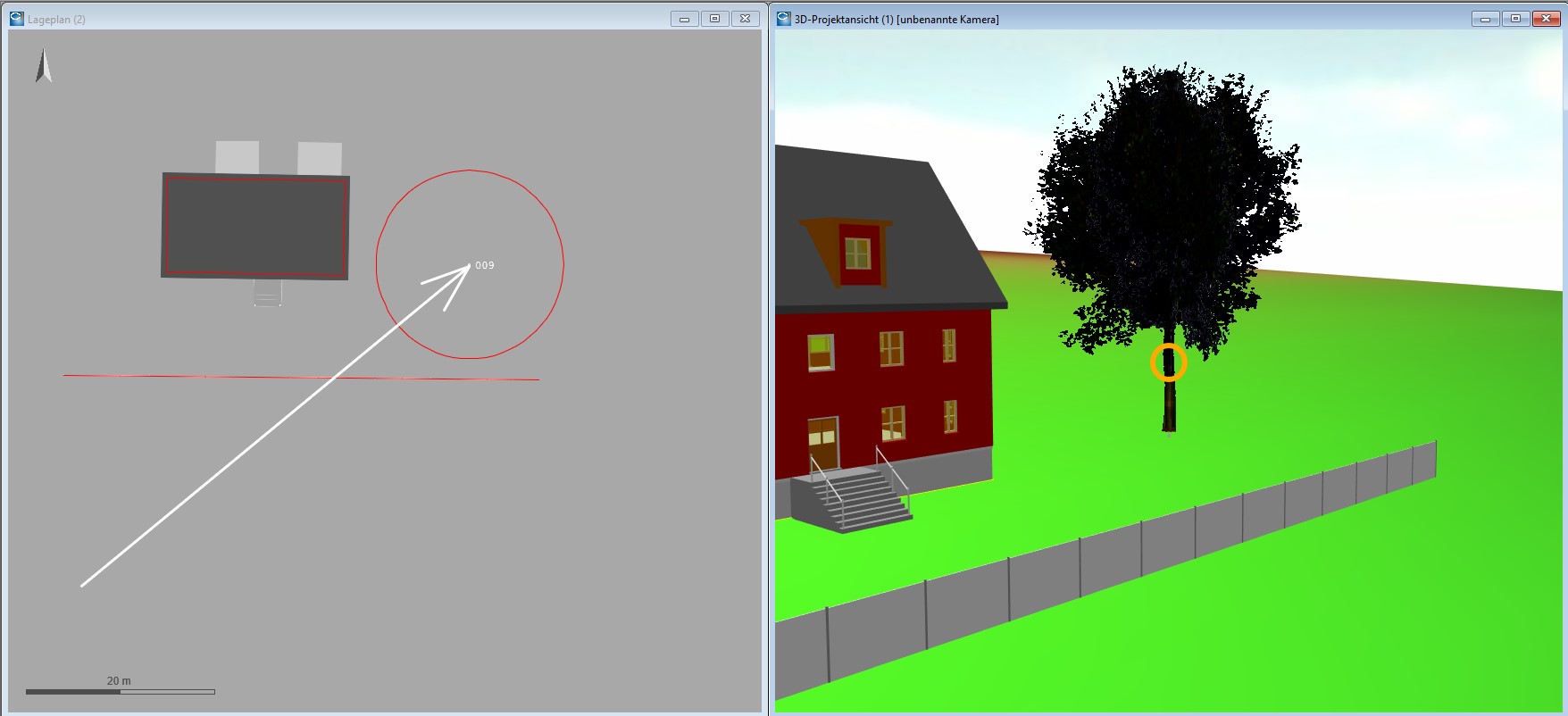

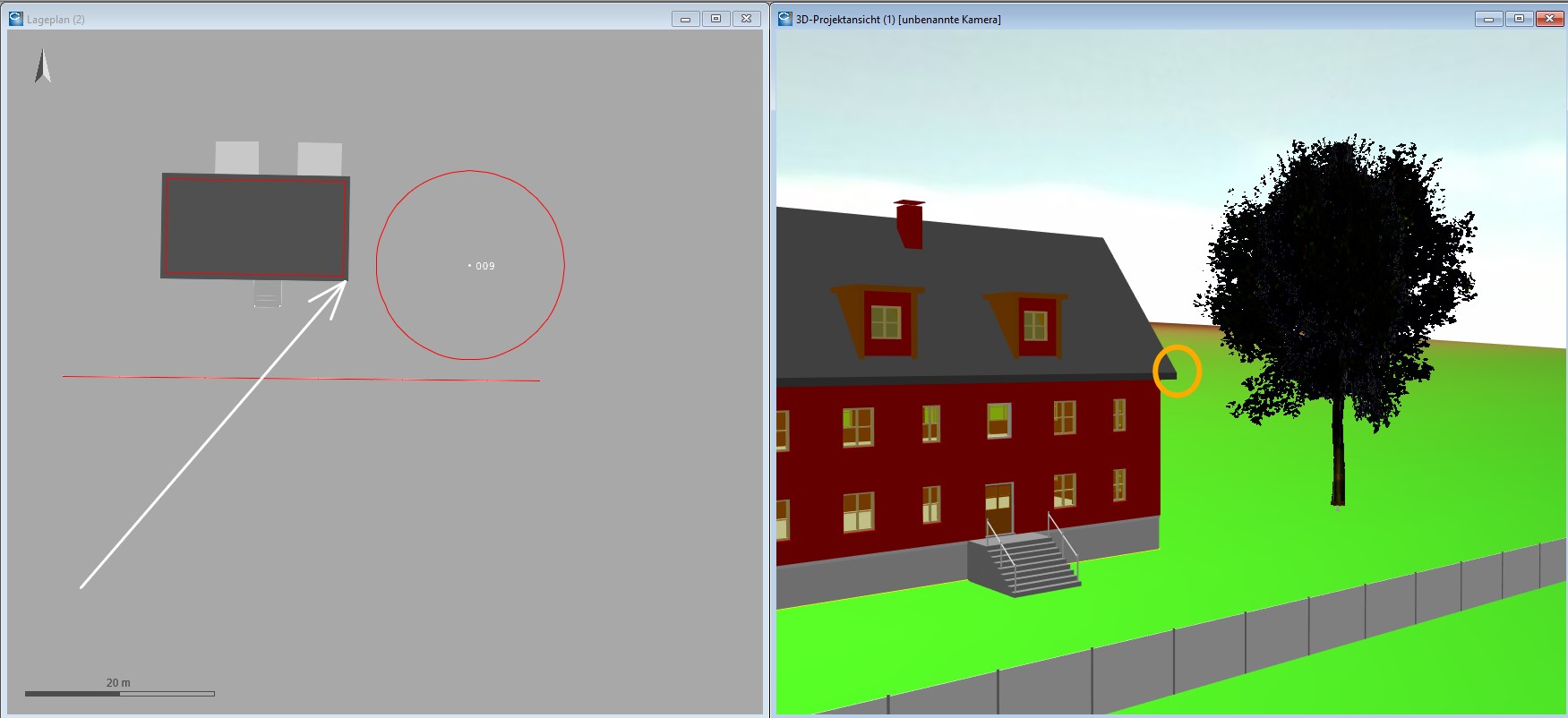

Man kann den Zielpunkt auch direkt auf das zu betrachtende Objekt setzen, indem man in der 3D-Ansicht mit Doppelklick auf das Ziel fokussiert. Der neue Zielpunkt wird dann genau in der Mitte des Fensters angezeigt.

Es kann allerdings nur fokussiert werden, wenn man mit dem Doppelklick einen Punkt des Objektes trifft. Klickt man kein Objekt an, wird auch nicht fokussiert. Sind unter dem Klick zu viele Objekte, springt der Fokus auf das erste beliebige Objekt, das gefunden wird.

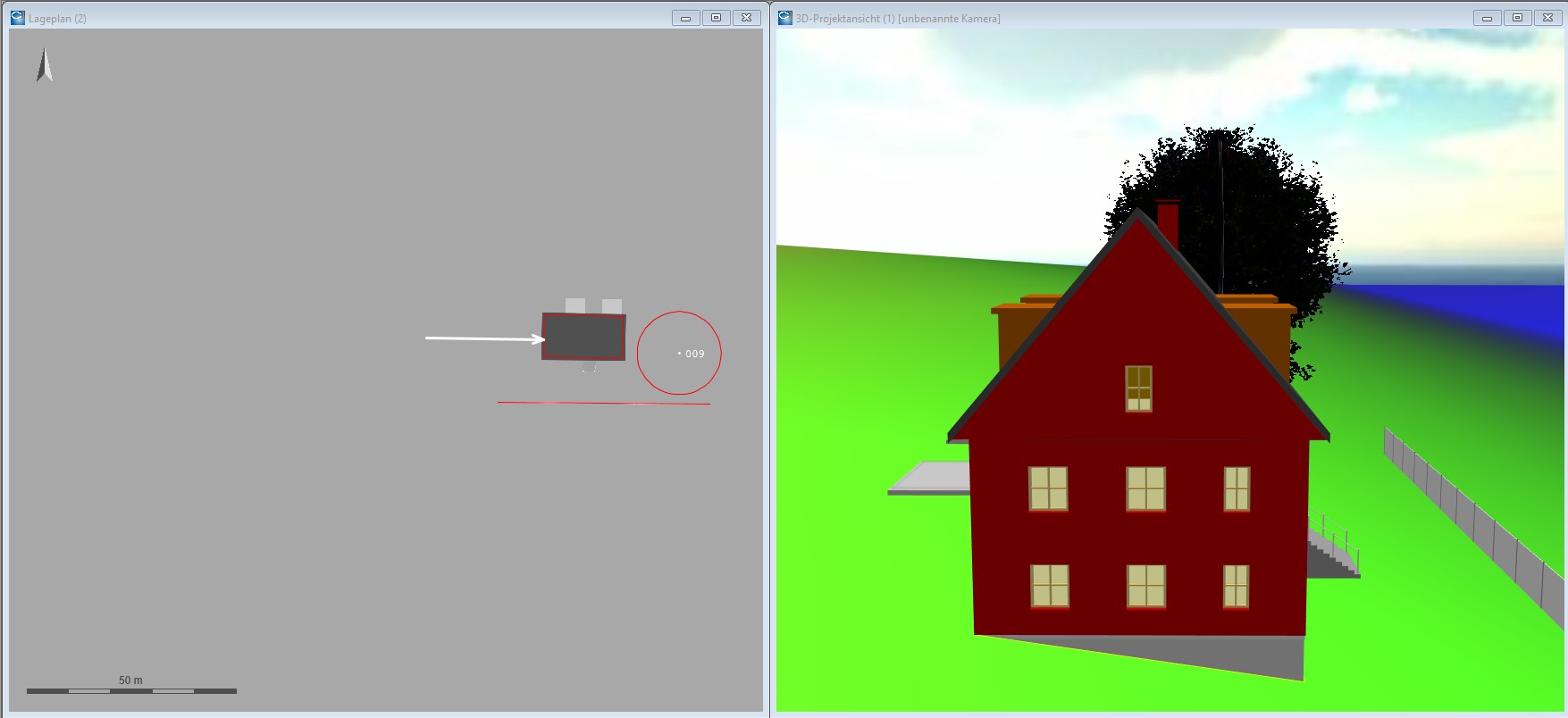

Hält man beim Doppelklick die STRG-Taste gedrückt, so wird gleichzeitig der Zielpunkt auf das Objekt fokussiert und der Augpunkt 30m davor platziert, so dass die Ansicht des Objektes vergrößert wird.

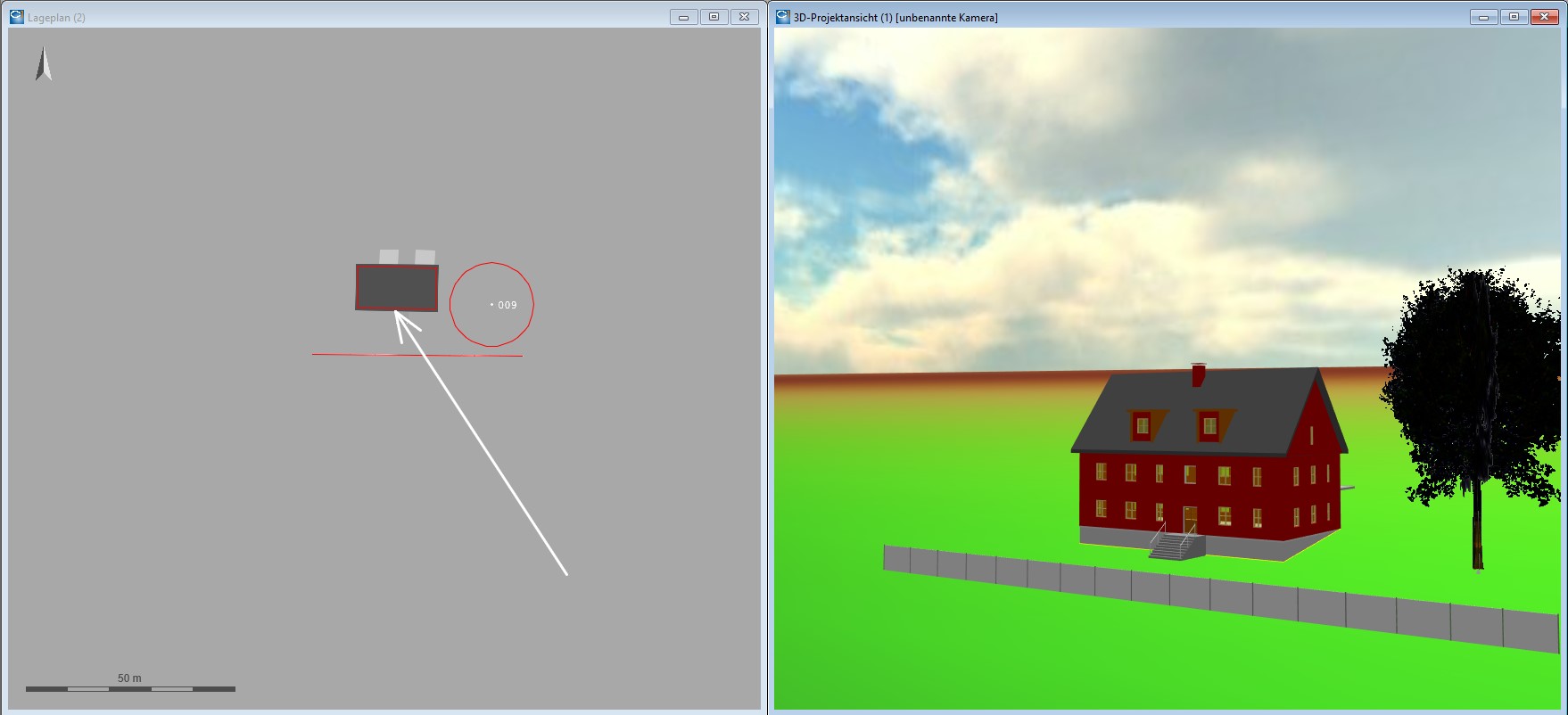

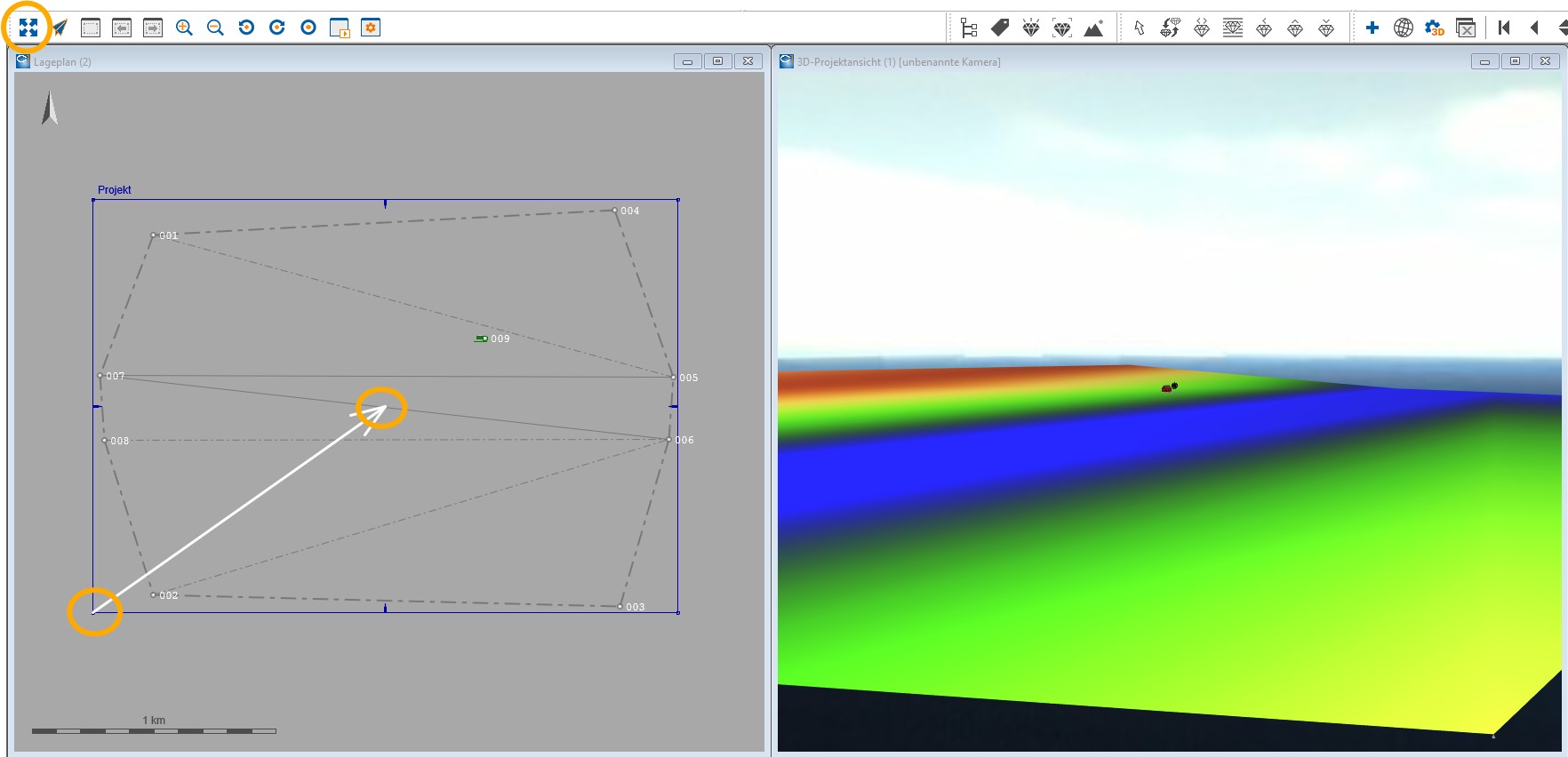

Mit dem Symbol „Ausschnitt Gesamt“ in der Werkzeugleiste kann man die Ansicht zurücksetzen. Dabei wird der Zielpunkt in die Mitte der Projektausdehnung gesetzt und der Augpunkt an die linke untere Ecke der Projektausdehnung.

Voraussetzung dafür ist natürlich eine sinnvoll gesetzte Projektausdehnung. Wichtig ist auch, dass der Höhenbereich passend zum Projekt eingestellt ist.

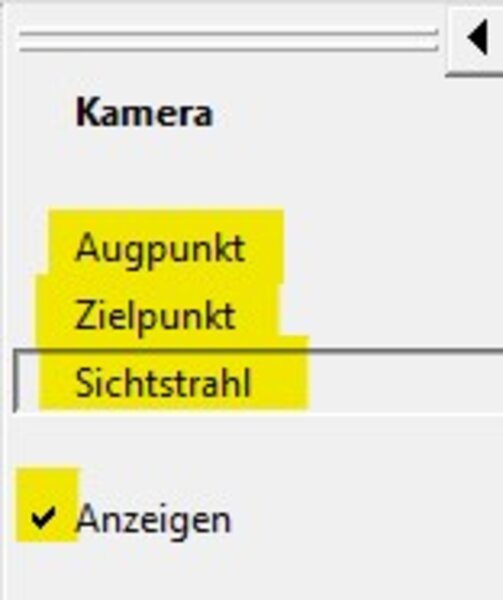

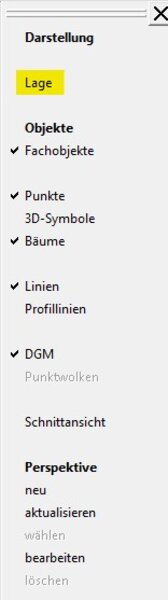

Es ist ebenfalls möglich den Aug- und Zielpunkt grafisch im Lageplanfenster zu wählen. Dazu gibt es im Darstellungsmenü des 3D-Fensters die Funktion Lage. Nacheinander können Sie dann den Aug- und Zielpunkt wählen oder den gesamten Zielstrahl verschieben. Wer sofort sehen möchte, was dadurch im 3D-Fenster passiert, setzt noch das Häkchen bei „Anzeigen“.

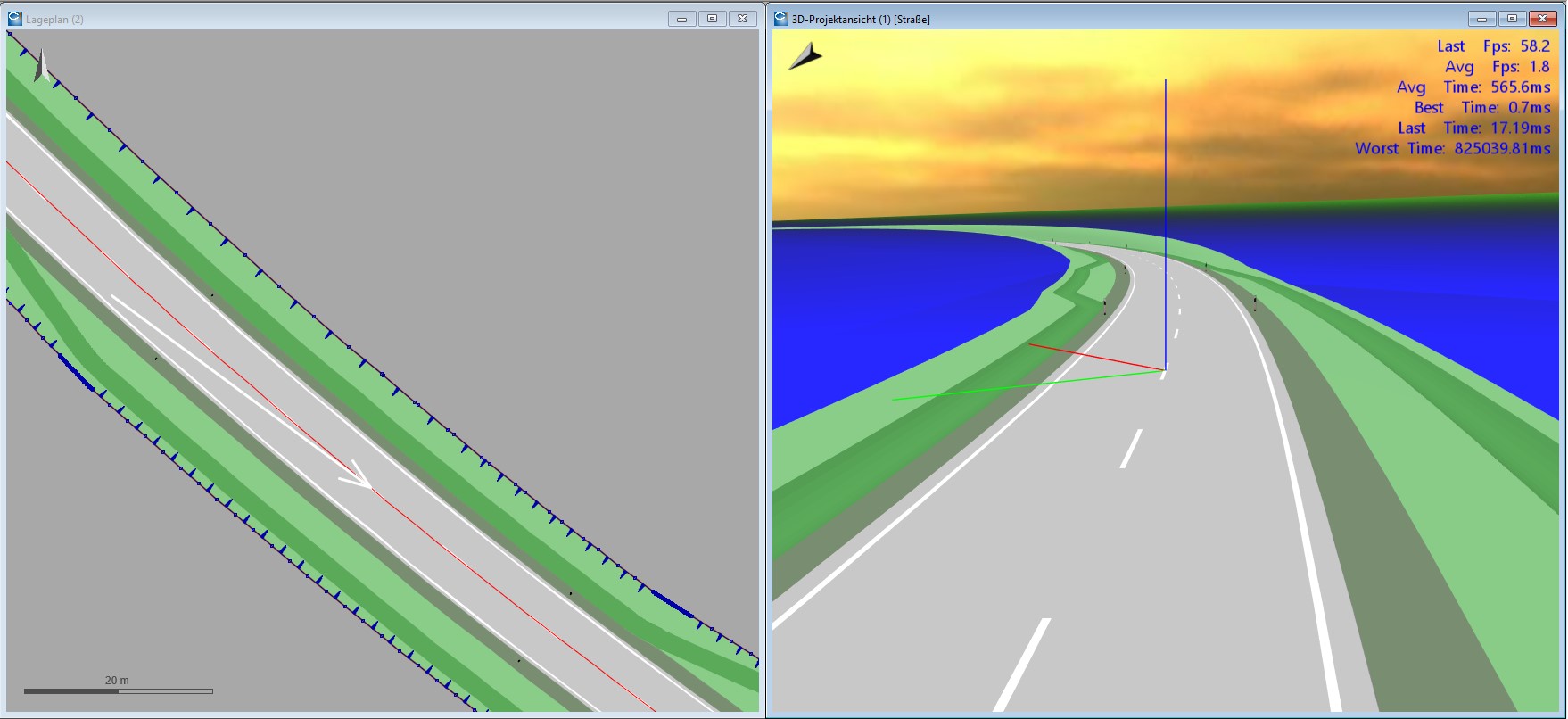

Dieser Navigationsmodus eignet sich besonders, wenn Sie sich an langestreckten Objekten, wie Straßen, Bahnstrecken oder Entwässerungskanälen entlang bewegen wollen.

So bald man das 3D-Fenster aktiviert hat, wird in der Werkzeugleiste das Symbol für den Flugmodus angezeigt.

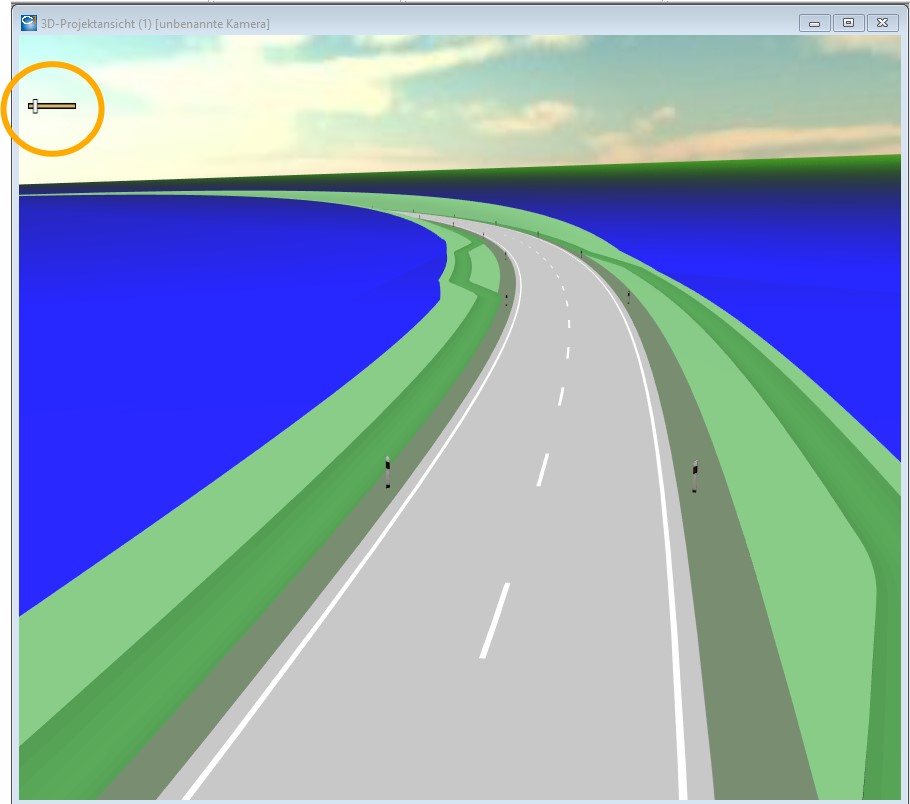

Im Fenster wird daraufhin ein Geschwindigkeitsregler eingeblendet. Hier kann jetzt bereits vor dem Start des Fluges mit dem Mausrad eine Geschwindigkeit voreingestellt werden. Empfehlenswert ist es, den Regler fast nach links zu stellen, um den Flug mit einer langsamen Geschwindigkeit zu starten.

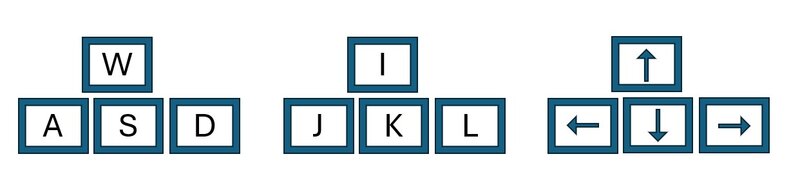

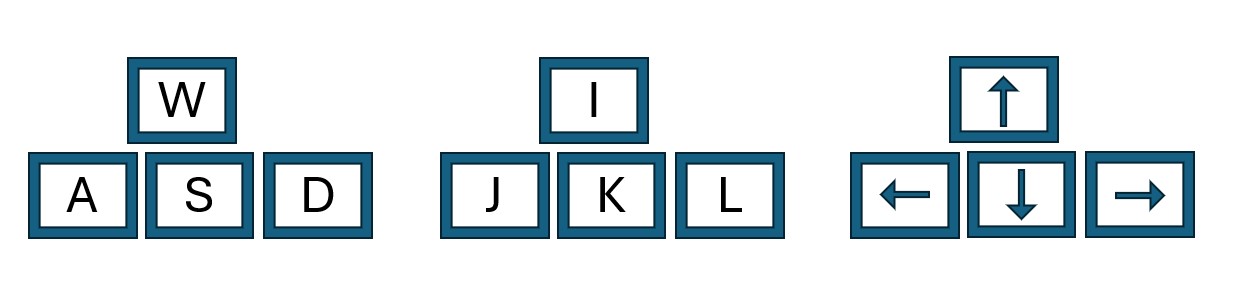

Mit den Tasten W, A, S, D bzw. I, J, K, L für Linkshänder entscheiden Sie über die Flugrichtung. Diese Tasten sind angeordnet wie die Pfeiltasten und zeigen auf diese Weise die gewünschte Richtung an.

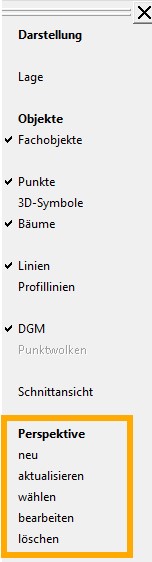

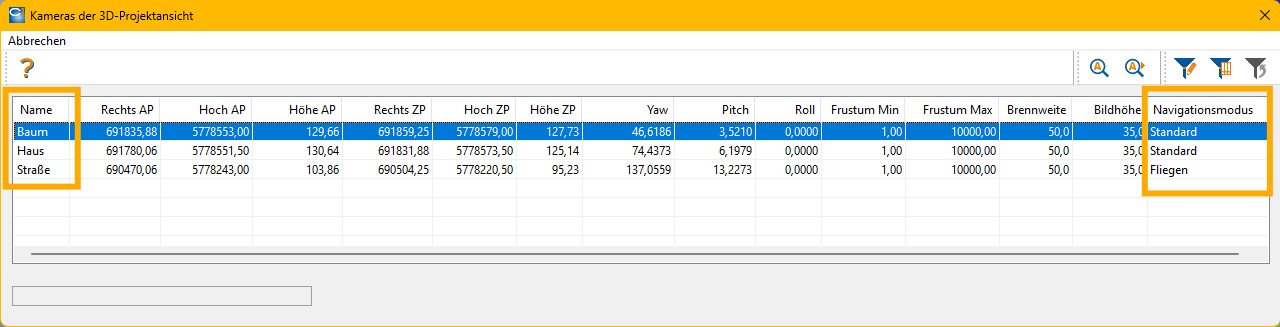

Die Position des Sichtstrahl kann gespeichert werden, um eine relevante 3D-Ansicht eines Objektes später wieder als Perspektive aufrufen bzw. wählen zu können. Gespeichert werden dabei auch alle anderen Kamera-Einstellungen des 3D-Fensters, wie beispielsweise der gerade gewählte Navigationsmodus. Alle diese Einstellungen können nachträglich bearbeitet werden.

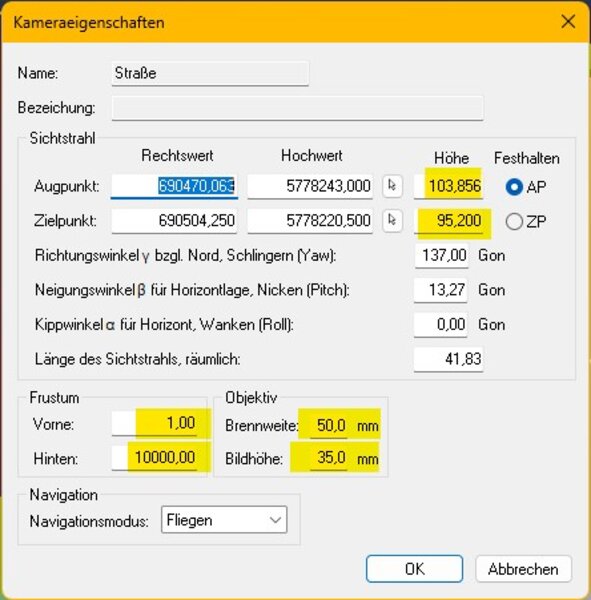

Die Einstellungen für die gerade dargestellte Perspektive sind auch über die Kameraeigenschaften in der Werkzeugleiste zu wählen. Dazu muss das 3D-Fenster aktiv sein.

Hier ist es auch möglich neben der Lagekoordinate für den Aug- und Zielpunkt auch die Höhen der Punkte anzugeben.

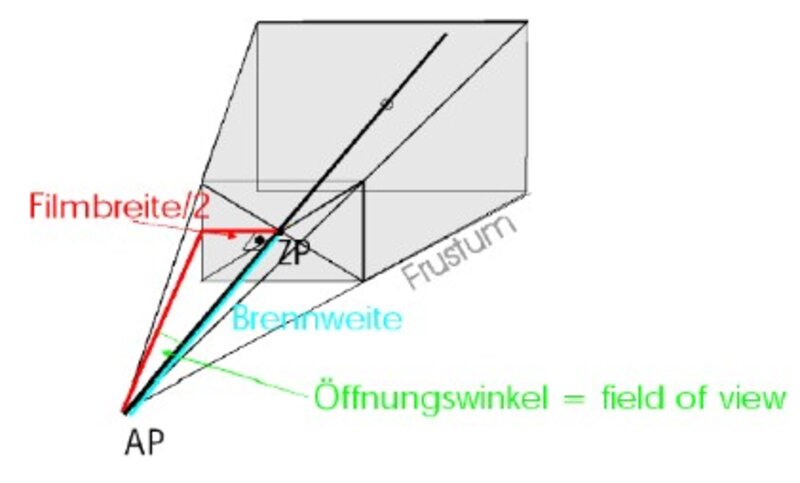

Die Werte für Frustum, Brennweite und Bildhöhe bestimmen den angezeigten Ausschnitt des 3D-Raumes.

So muss bei Projekten mit großer Ausdehnung der Wert für das Frustum hinten vergrößert werden, um das gesamte Projekt darstellen zu können. Wollen Sie auch kleine Details von Objekten erkennen bietet es sich an, das Frustum vorn zu verkleinern. Eine Ansicht wie bei einem Fischaugenobjektiv/Weitwinkel erhält man durch einen kleineren Wert bei der Brennweite.

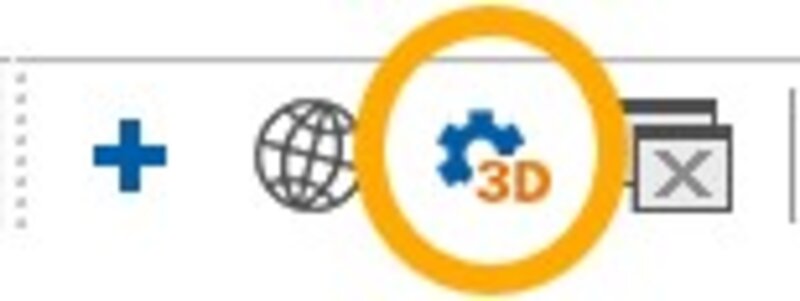

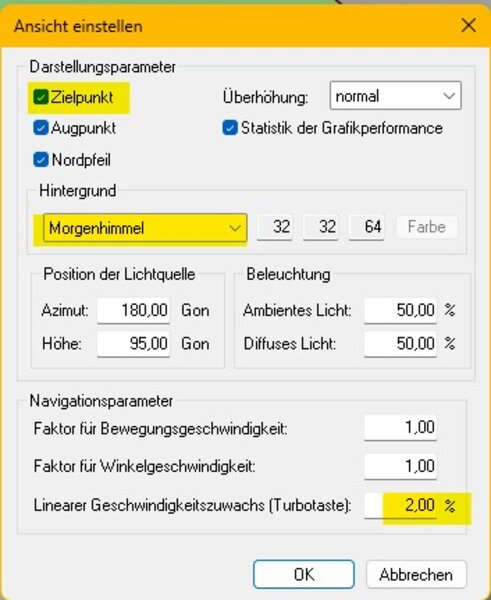

Die allgemeinen Einstellungen für die 3D-Ansicht nehmen Sie über das folgende Symbol in der Werkzeugleiste vor.

Hier kann neben dem Hintergrund des 3D-Fensters auch die Beschleunigung der Turbotaste oder die Darstellung des Zielpunktes als kleines Koordinatensystem vereinbart werden. Es ist auch möglich eine überhöhte Darstellung auszuwählen.

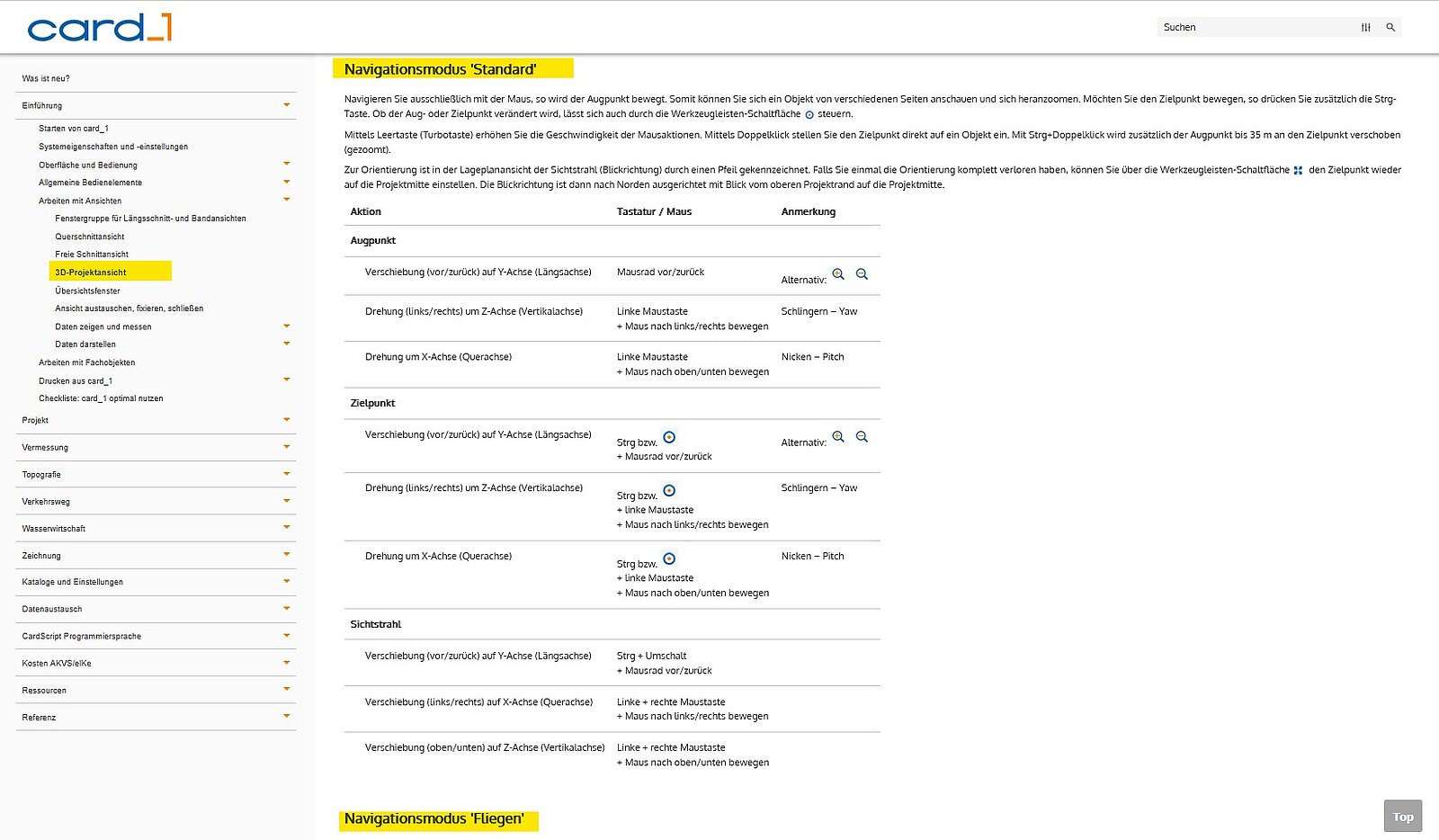

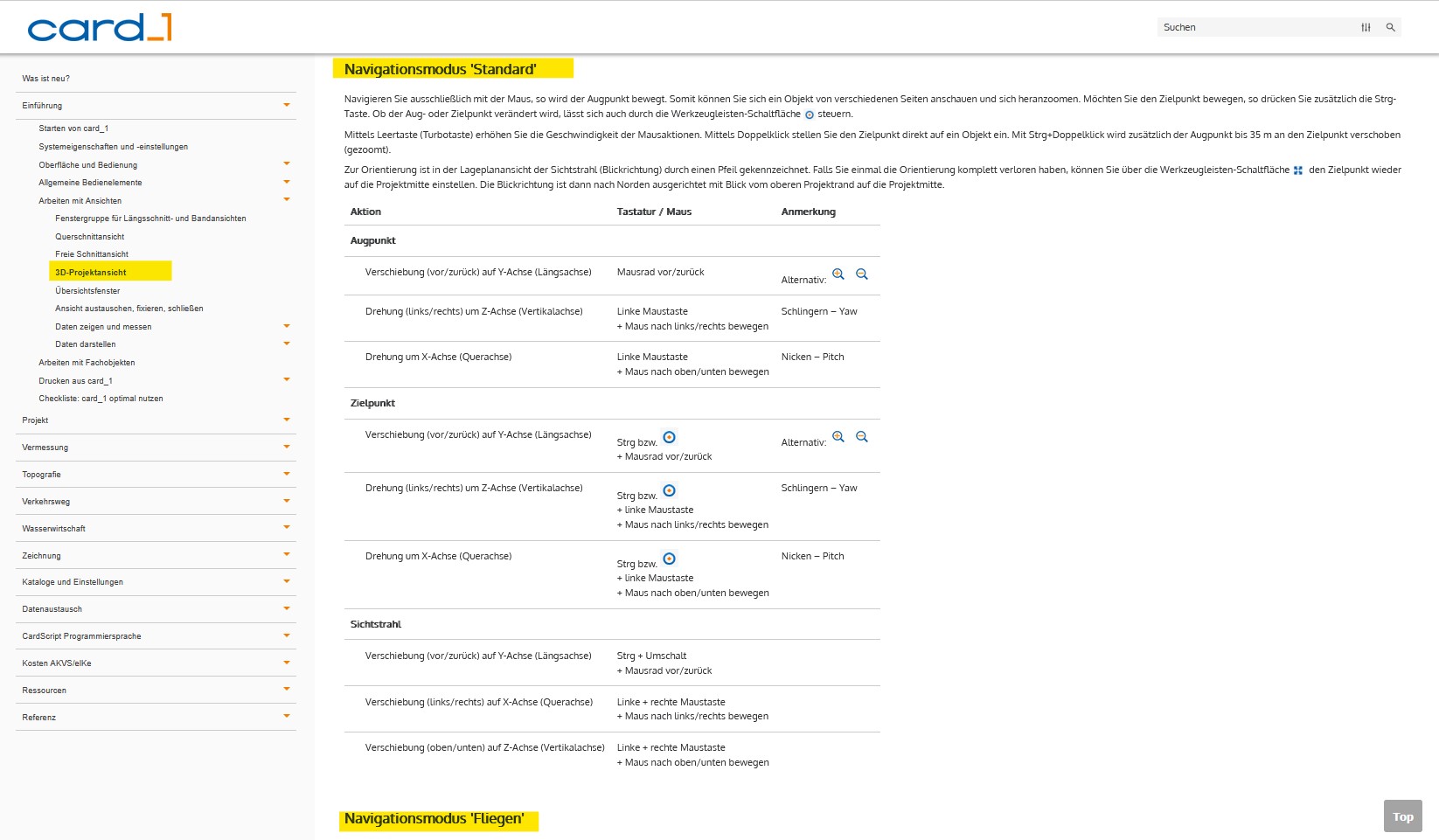

Wer die hier vorgestellten 3D-Bewegungen samt der dazugehörigen Tastenkombinationen noch einmal gesammelt nachlesen möchte, findet eine Übersicht in der Hilfe. Sobald Sie in dem aktiven 3D-Fenster die F1-Taste drücken, werden Sie zur Hilfe der 3D-Projektansicht weitergeleitet. Dort gibt es den Link zum „Navigationsmodus Standard“ und dort weiter unten auch zum „Fliegen“.
