Neuerungen Offene Geodaten Sachsen-Anhalt
Seit Mai 2024 sind einige Änderungen bei den Offenen Geodaten des Landesamtes für Vermessung und Geoinformation (LVermGeo) Sachsen-Anhalt in Kraft getreten.
3D-Gebäudemodell
Zusätzlich zu den 3D-Gebäuden aus dem ALKIS-Datenbestand sind jetzt auch Bauwerksobjekte aus dem ATKIS-Datenmodell Bestandteil des 3D-Gebäudemodell LoD2. Dies beinhaltet u.a. Brücken und andere Anlagen im Verkehrs- und Gewässerbereich, Lärmschutzwände und Industrieanlagen.
Das 3D-Gebäudemodell wird im CityGML-Format zur Verfügung gestellt. Unter folgenden Link können Sie sich Kacheln herunterladen und über die card_1-Schnittstelle „CityGML-Import“ in Ihr Projekt importieren:
https://geodatenportal.sachsen-anhalt.de/gfds/de/gdp-download-lod2.html

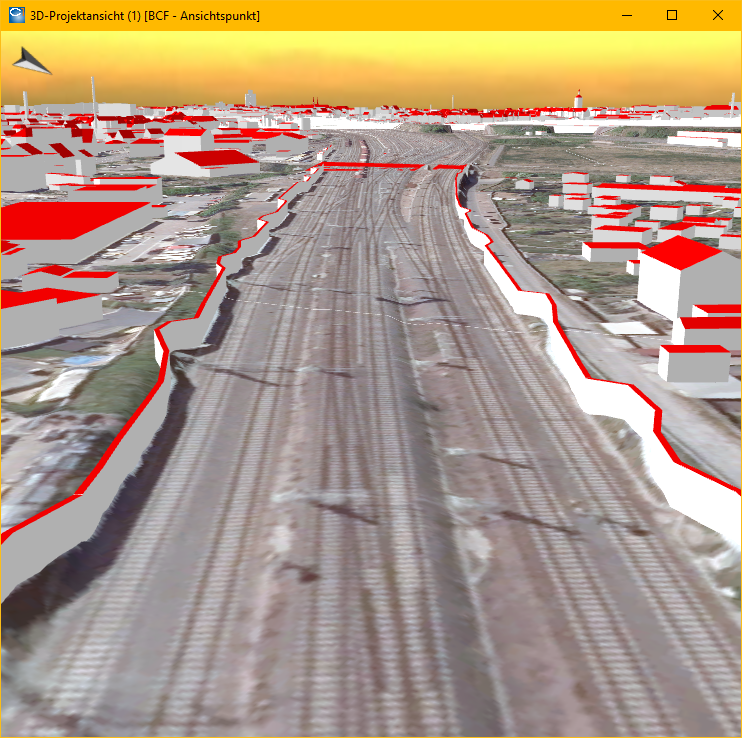

![Abb1: Brücken und Lärmschutzwände im 3D-Gebäudemodell](/fileadmin/_processed_/5/0/csm_Abb1_3D-Ansicht_Dach_rot_79d752ca43.png)
Da beim Einlesen für alle Gebäude das gleiche Material für die Bauteile vom Typ „Dach“ verwendet wird, haben Brücken, Lärmschutzwände und Hochstraßen zunächst auch rote Dächer, wenn ein rotes Material eingestellt wurde. Dies können Sie aber nachträglich innerhalb des CityGML-Imports ändern, indem Sie z.B. je nach Dachform ein anderes Material vergeben:

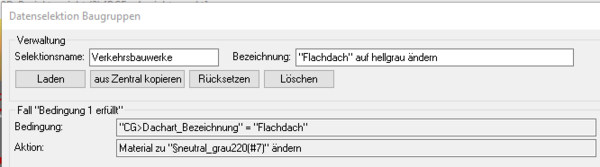

![Abb2: Datenselektion zur Änderung des Materials von Flachdächern](/fileadmin/_processed_/3/3/csm_Abb2_Flachdach_grau_stellen_a9d3f89654.png)
Nach Ausführung dieser Änderung sieht die 3D-Projektansicht dann so aus:

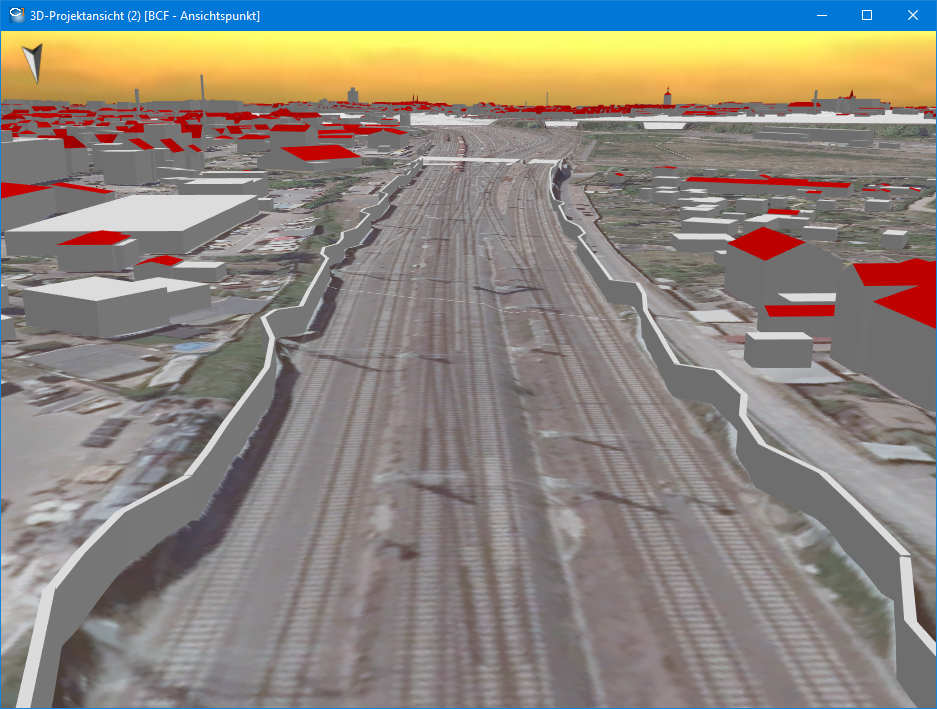

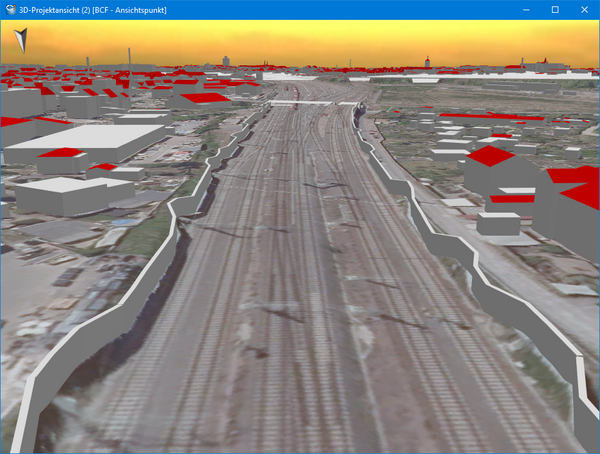

![Abb3: Brücken und Lärmschutzwände im 3D-Gebäudemodell nach Änderung des Dachmaterials](/fileadmin/_processed_/5/1/csm_Abb3_3D-Ansicht_Flachdach_grau_145e437e8a.png)
Digitales Geländemodell
In Sachsen-Anhalt wird nun das DGM nicht mehr in Form von XZY-Rasterdateien zur Verfügung gestellt, sondern als Rasterdatei im GeoTiff-Format. Damit folgt das LVermGeo dem Produkt- und Qualitätsstandard der Arbeitsgemeinschaft der Vermessungsverwaltungen der Länder (AdV), welcher die Abgabe von DGMs im AdV-Standardformat GeoTiff vorsieht.
In card_1 in der Funktionsgruppe GIS-Import stehen Ihnen die Funktionen „DGM > GeoTiff 3D einzeln“ und „DGM > GeoTiff 3D Stapel“ zur Verfügung, um aus den GeoTiff-Dateien XYZ-Rasterdateien zu erstellen. Die XYZ-Rasterdateien können anschließend über DGM aus Raster generieren zur Generierung eines Geländemodells genutzt werden.
Es werden Geländemodelle mit einer Rasterweite von 1m, 2m und 5m zur Verfügung gestellt. Allerdings ist die Abgabe des DGM1 kostenpflichtig. Unter folgendem Link können Sie sich die kostenfreien Kacheln des DGM2 herunterladen:
https://geodatenportal.sachsen-anhalt.de/gfds/de/gdp-dgm2.html
Für die kostenfrei bereitgestellten Geobasisdaten gelten die Nutzungsbedingungen des LVermGeo, wonach diese Daten und Dienste unter der Open-Data-Lizenz "Datenlizenz Deutschland – Namensnennung – Version 2.0" genutzt werden dürfen.
