Neu in Version 10: Allgemeine Objektwahl in der Topografie
15. Dezember 2022
Ein Artikel von
Maja Oelmann
Die Topografiebearbeitung in der Version 10 bietet einige versteckte Neuerungen, auf die wir schon lange gewartet haben und die uns nun dabei helfen, besser auf die Topografiedaten zugreifen zu können.
Allgemeine Objektwahl im Zeigen-Menü
Bis zur Version 9.1 konnten wir uns im Menü von „Daten zeigen+messen“ Informationen zu allen Topografieelementen wie Linien, Texten, Symbolen, Böschungen und Bäumen anzeigen lassen. Voraussetzung war aber, dass wir wussten, um welche Elementart es sich handelt, was leider nicht immer deutlich zu erkennen war. So rätselte man manchmal, ob es sich bei dem fraglichen Objekt um eine Linie, einen besonders großen Text oder vielleicht um ein Symbol handelt.
Aus diesem Grund gibt es nun in Version 10 die allgemeine Objektwahl. Im Zeigen-Menü finden wir im Topografiebereich die Funktion „allgemein“. Alle Informationen zum jeweiligen Element unter dem Mausklick werden nun angezeigt, ohne dass uns vorher bekannt sein muss, um welches Element es sich handelt.
Allgemeine Koordinatenwahl
Auch in der Topografiebearbeitung hilft uns diese allgemeine Objektwahl weiter. Wollten wir bis zur Version 9.1 ein neues Topografieelement eingeben oder bearbeiten, so wurden wir über die rechte Maustaste nach dem Punktfang gefragt. Dort musste man sich entscheiden, ob man einen markierten Punkt, einen Linienpunkt oder eine Zeichnungskoordinate fangen lassen wollte.

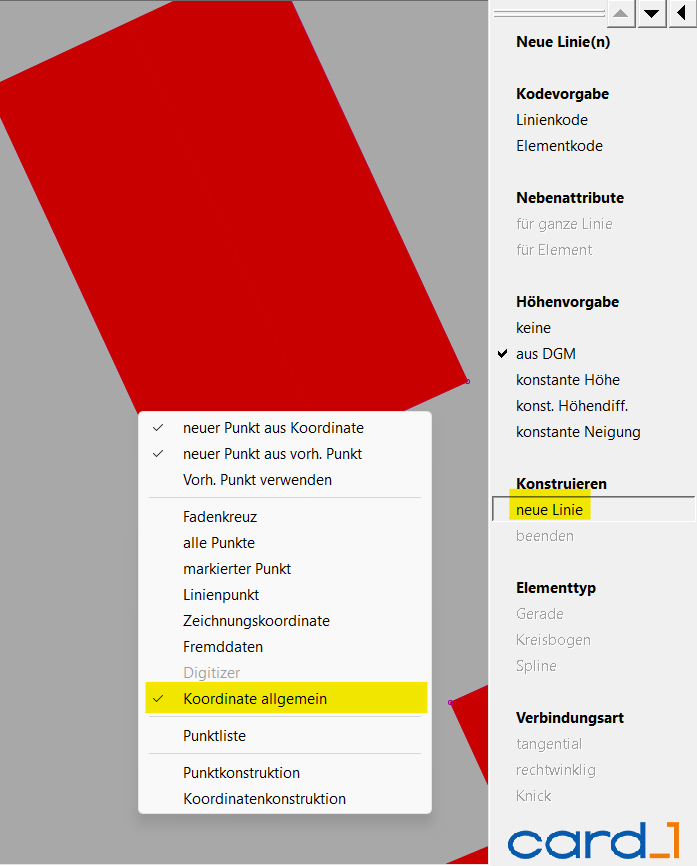

In Version 10 gibt es nun im Punktfangmenü die Funktion „Koordinate allgemein“. Damit werden die vorhandenen Elemente unter dem Mausklick gefangen, die für einen Punktfang geeignet sind. Auf diese Weise müssen wir uns nicht mehr entscheiden, ob wir einen markierten Punkt oder einen Linienpunkt fangen lassen wollen. Damit entfällt auch das häufige Umschalten des Punktfanges, wenn wir beispielsweise abwechselnd markierte Punkte und Linienpunkte fangen lassen wollen.
Auswahltabelle bei übereinanderliegenden Topografieelementen
Bis zur Version 9.1 war es immer problematisch, wenn mehrere Punkte oder Topografieelemente direkt übereinander lagen. Das Greifen bzw. Auswählen dieser Elemente war nur schwer möglich, besonders wenn diese Daten auch noch auf der gleichen Schicht lagen.

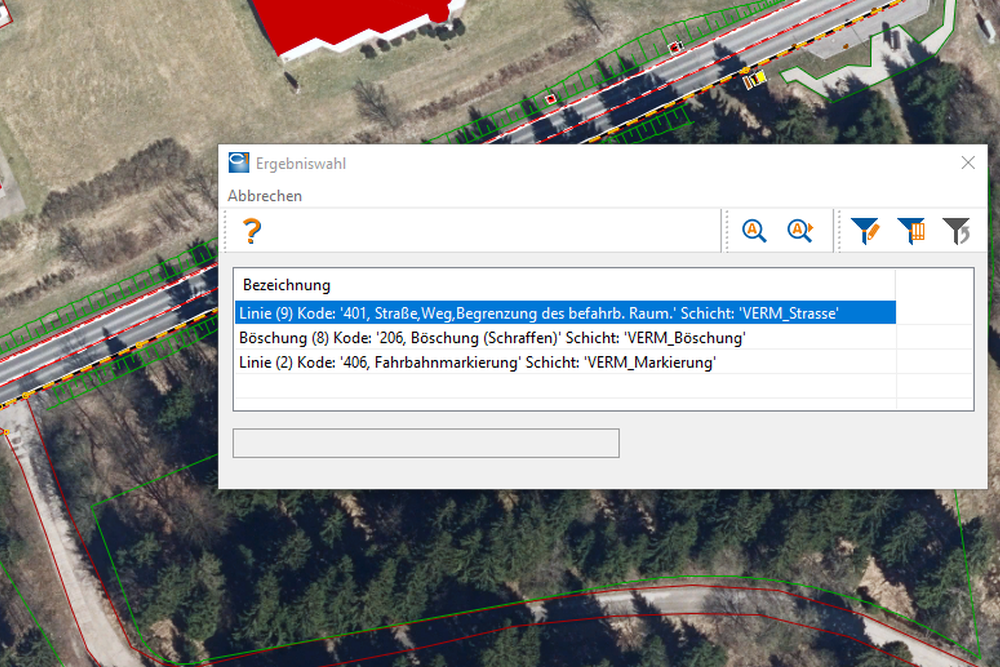

In Version 10 erscheint nun in der Topografie, genau wie in der Zeichnungsbearbeitung, eine Auswahltabelle, wenn unter dem Mausklick mehrere Topografieelemente gefunden wurden. In der Grafik wird immer das Topografieelement gelb angezeigt, auf dem gerade der Auswahlkursor sitzt.
Das erleichtert die Auswahl von übereinanderliegenden Elementen erheblich. Zusätzlich werden dadurch die Projekte „sauberer“, weil schon während der Topografiebearbeitung sichtbar wird, wenn dort versehentlich Daten übereinander liegen, weil sie beispielsweise mehrfach eingelesen wurden.
