Lärmschutzwände mit Abschnittsband erstellen

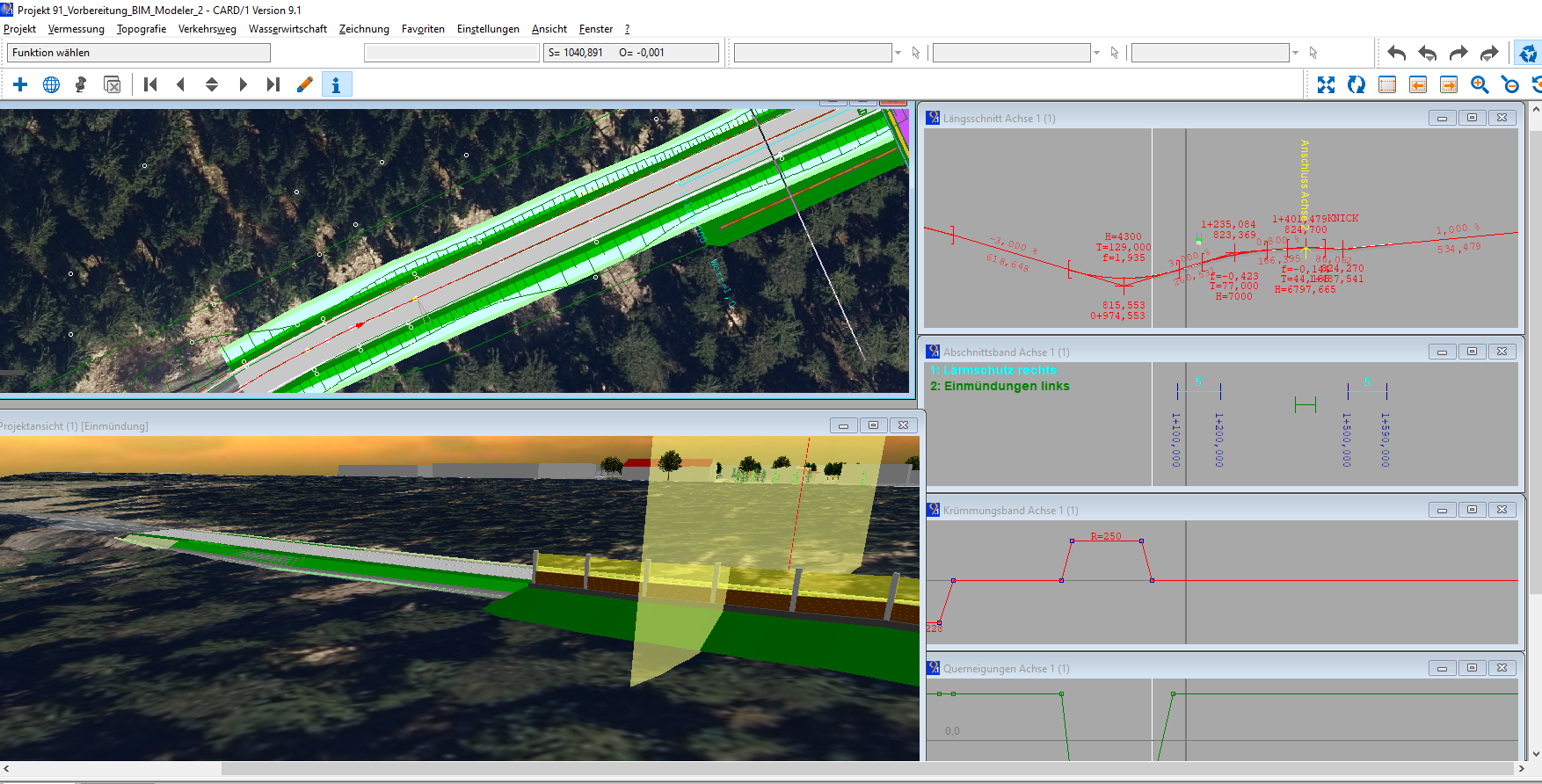

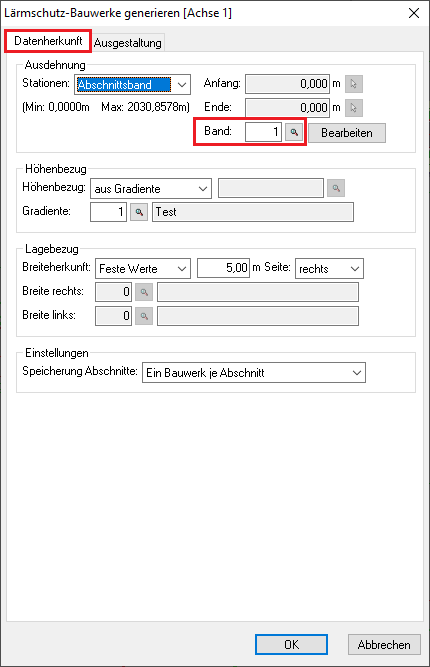

Im Bereich Verkehrswege – Bauwerke generieren gibt es die Möglichkeit zum Erzeugen komplexer Lärmschutzwände und -wälle. Neben der Option, im Dialog die geometrische Ausgestaltung der Lärmschutzwände Wand für Wand zu definieren, gibt es auch eine komfortable Möglichkeit, die Geometrie über ein Abschnittsband zu definieren. Damit können für eine Achse alle Lärmschutzwände erzeugt und ggf. aktualisiert werden.

Das card_1-Abschnittsband ist für diesen Fall erweitert worden, um die umfangreichen Gestaltungsmöglichkeiten für dieses Bauwerk abzudecken.

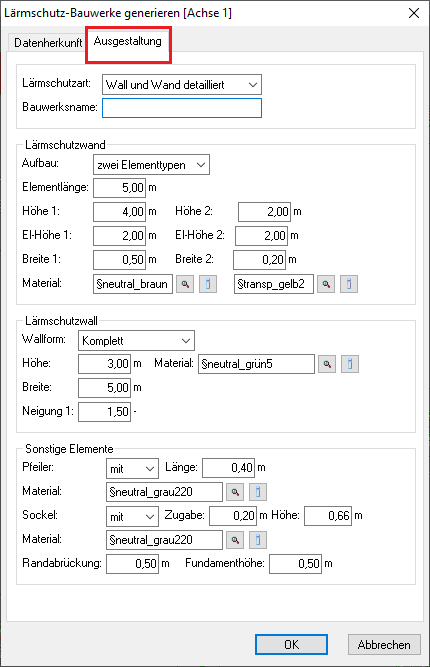

In den Abschnittsbändern beschränken sich ansonsten die Angaben auf Anfangs- und Endstation sowie einen Text und eine Wertangabe. Diese Abschnittsbänder sind, wie man an den Parametern in der Abbildung „Ausgestaltung im Dialog“ sehen kann, nicht für die Lärmschutzbauwerke geeignet.

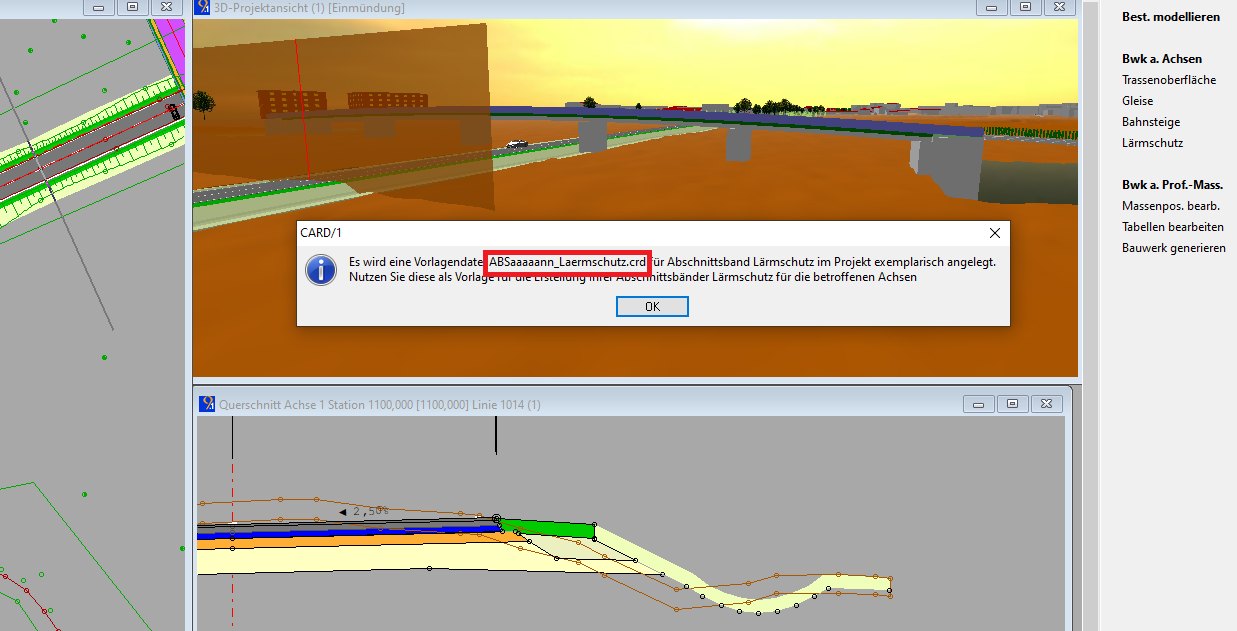

Es gibt für die Anwender eine Unterstützung - beim ersten Start der Funktion „Lärmschutz“ im Projekt wird eine Vorlagedatei mit dem Namen „ABSaaaaann_Laermschutz.crd“ lokal kopiert.  Dieser Vorgang findet einmalig statt und wird deshalb manchmal übersehen.

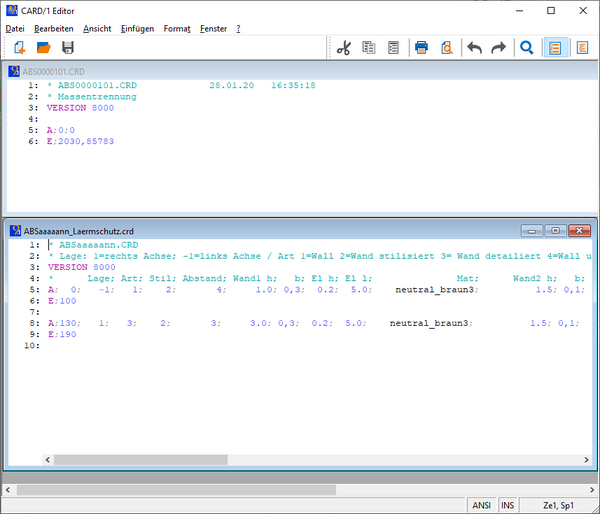

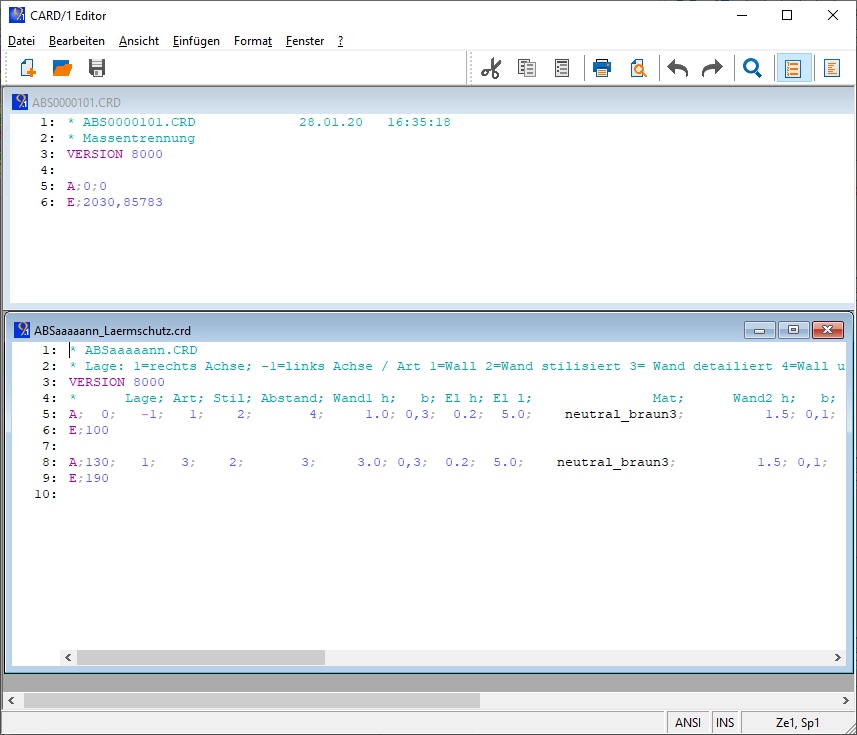

Diese Datei hat keinen direkten Bezug zu einer Achse und lässt sich demzufolge auch bei der Stationsdatenbearbeitung nicht einfach zu einer Achse laden. Der Anwender kann jedoch ein neues Abschnittsband erzeugen und, wie die nachfolgende Abbildung zeigt, im Editor diese Vorlagedatei öffnen und deren Inhalt einfach in das achsbezogene Abschnittsband übernehmen.

Die Vorlagedatei bietet über eine Kommentarzeile einen umfassenden Überblick über die möglichen Ausgestaltungsparamter und deren Eingabewerte, sodass alle Ausgestaltungsmerkmale einfach, komfortabel und nachvollziehbar definiert werden können.
