DESITE md pro: Lichtraumobjekte für Kollisionsprüfung
15. September 2023
Ein Artikel von
Marie Furlan

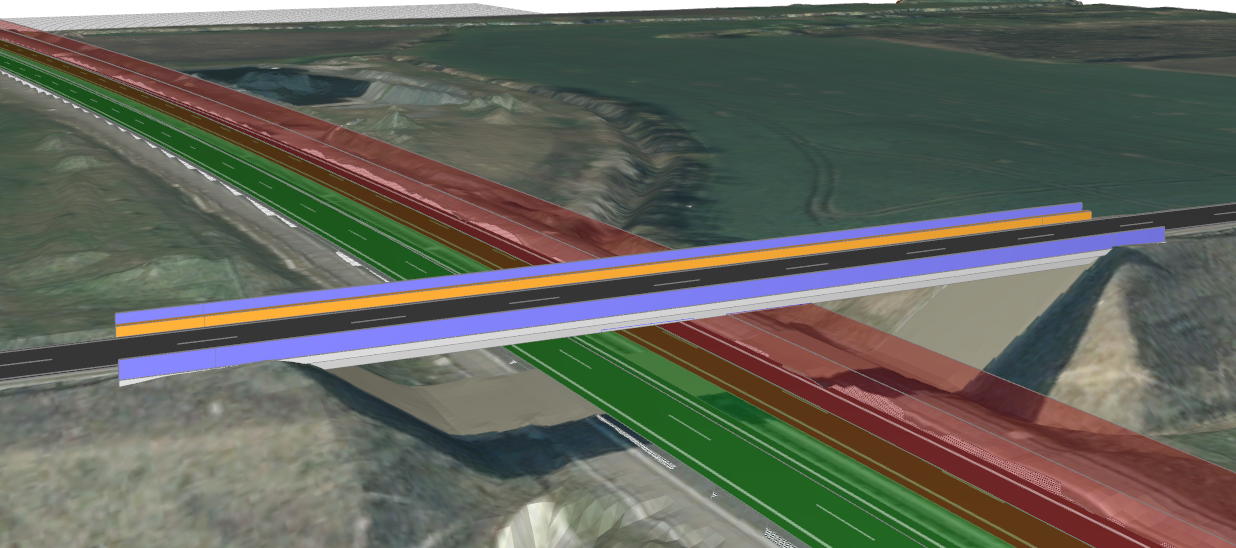

Bei der Planung von Verkehrswegen und Brücken ist die Prüfung des Lichtraumprofils ein wichtiger Punkt. Im DESITE md kann man diese Prüfung einfach, schnell und zuverlässig durchführen. Wie das geht wird hier am Beispiel einer Straße die unter einer Brücke verläuft erklärt.

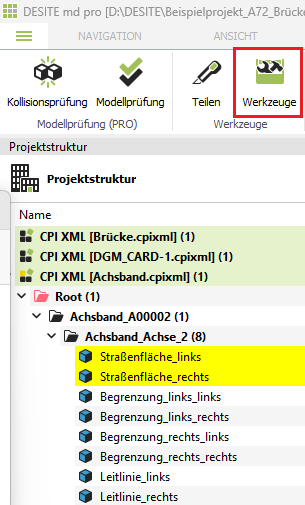

Man wählt dazu zunächst in seinem Modell die Deckschicht der Straße im Bereich unter der Brücke aus und öffnet dann in der Funktionsgruppe „Werkzeuge“ die Funktion „Werkzeuge“.

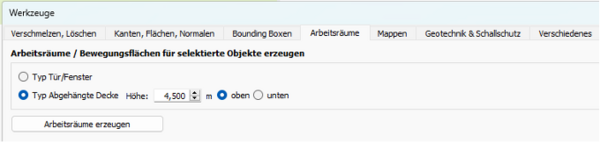

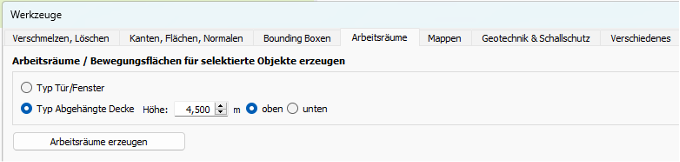

Unter dem Reiter Arbeitsräume können Sie bei „Typ Abgehängte Decke“ die gewünschte Höhe des Lichtraumprofils eingeben und dann erzeugen.

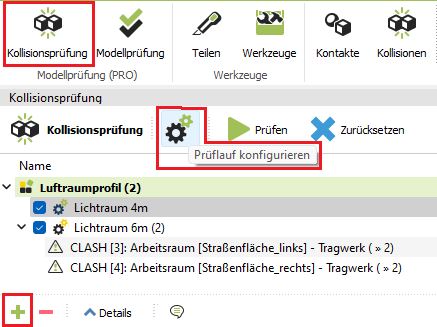

Mit diesen Arbeitsräumen führt man nun, ebenfalls in der Funktionsgruppe „Werkzeuge“, die Funktion „Kollisionsprüfung“ aus. Nun fügen Sie über das grüne Kreuz ein neues Modell und anschließend, ebenfalls über das grüne Kreuz, einen neuen Prüflauf hinzu.
Wählen Sie dann über die Schaltfläche „Prüflauf konfigurieren“ unter „Prüfmengen“ per Drag&Drop die gewünschten Modelle aus und gehen Sie anschließend, wieder im Fenster Kollisionsprüfung, auf „Prüfen“.
