Hintergrundkarte wird zu Kartendienst

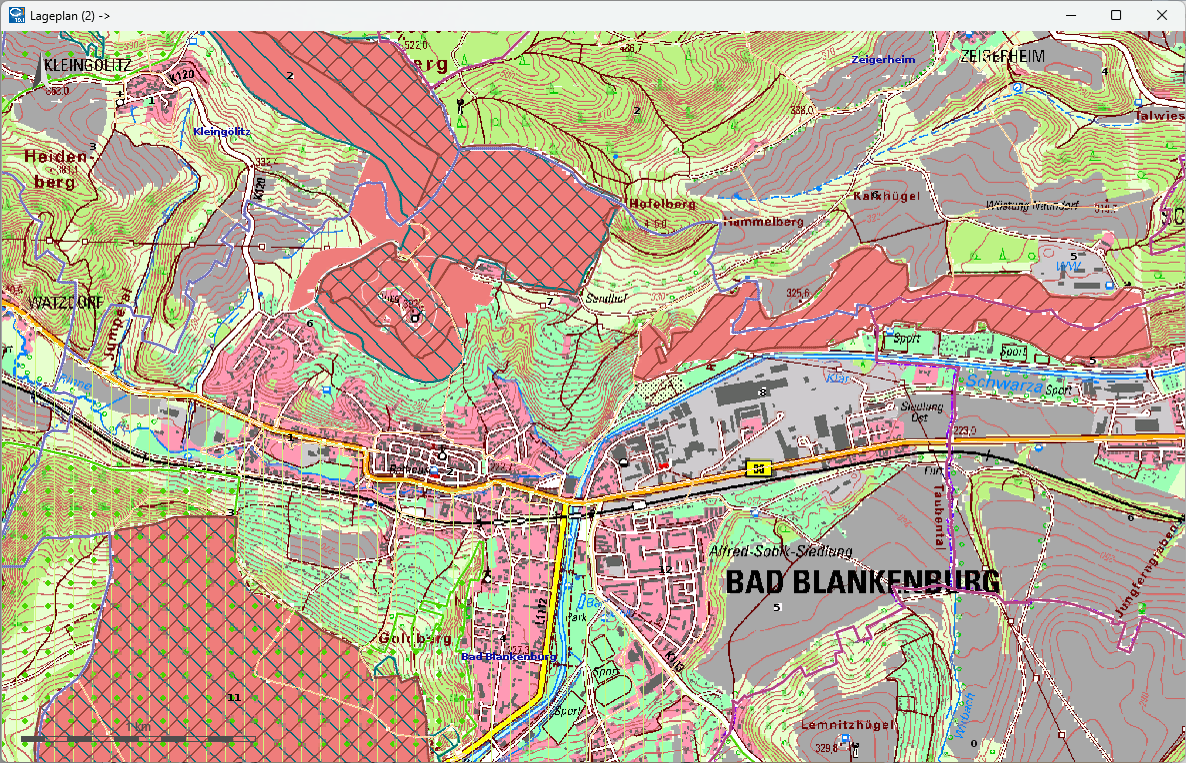

Bisher war es nur möglich, sich ausschließlich eine Hintergrundkarte anzeigen zu lassen. Dies war dann nicht zufriedenstellend, wenn z.B. Umwelt-Schutzgebiete angezeigt wurden, der topographische Bezug aber nicht mehr erkennbar war. Nun können Sie sich mehrere Hintergrundkarten gleichzeitig anzeigen lassen, wie z.B. die Topographische Karte und darüber Schutzgebiete oder andere thematische Karten. Im Zuge dieser Umstellung wurde die Funktion im CAD-Menü „Darstellen“ in „Kartendienste“ umbenannt.

Bei der Aktivierung eines Kartendienstes gibt es nun zusätzlich den Parameter „Darstellungsfolge“, um die Reihenfolge festzulegen, in welcher die Karten im Lageplan visualisiert werden.

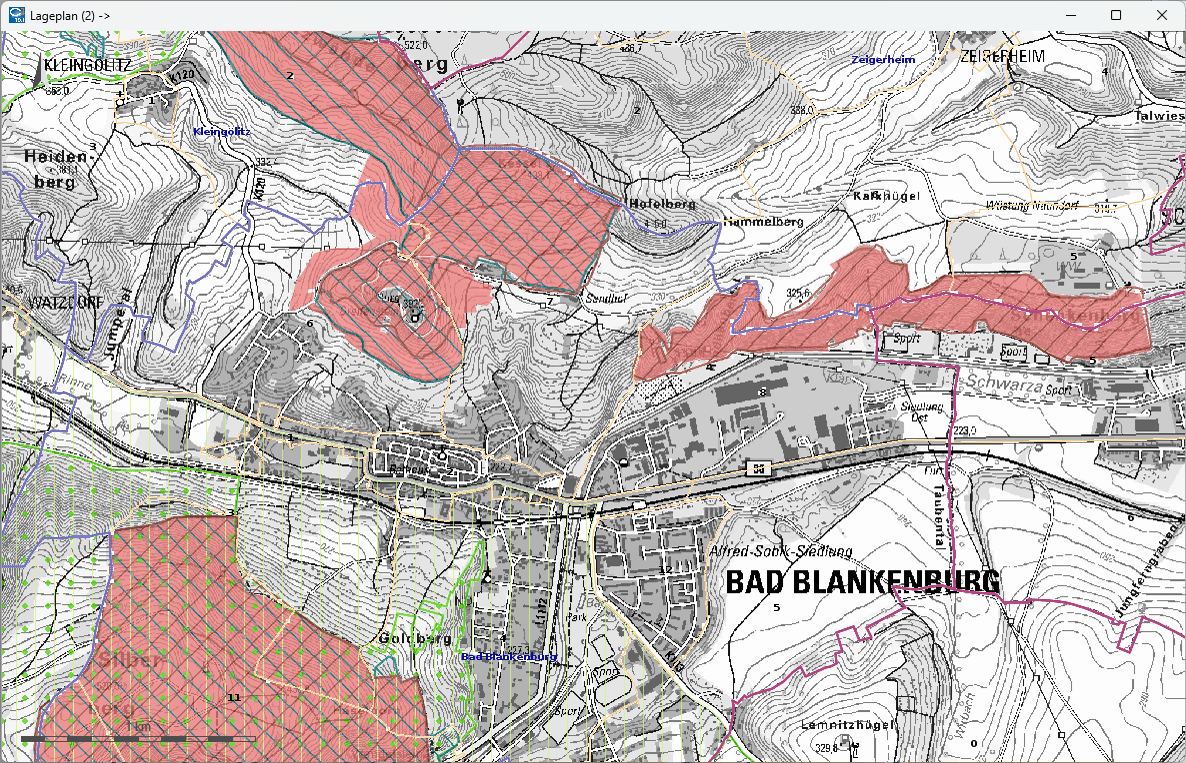

Werden mehrere Kartendienste für die Darstellung ausgewählt, so wird immer automatisch für alle Karten jeweils die Hintergrundfarbe ausgeblendet. Dies kann durch die Nutzung eines Darstellungsschemas überschrieben werden. In einem Schema können Sie u.a. für bestimmte Namensmuster Graustufendarstellung, Transparenz, Helligkeit und die Ausblendung der Hintergrundfarbe festlegen. So ist z.B. folgende Darstellung möglich:

• Topographische Karte (Darstellungsfolge 1) soll nicht freigestellt und in Graustufen dargestellt werden
• Umwelt-Schutzgebiete (Darstellungsfolge 2) müssen freigestellt werden und transparent sein
• Verwaltungsgrenzen (Darstellungsfolge 3) müssen freigestellt werden

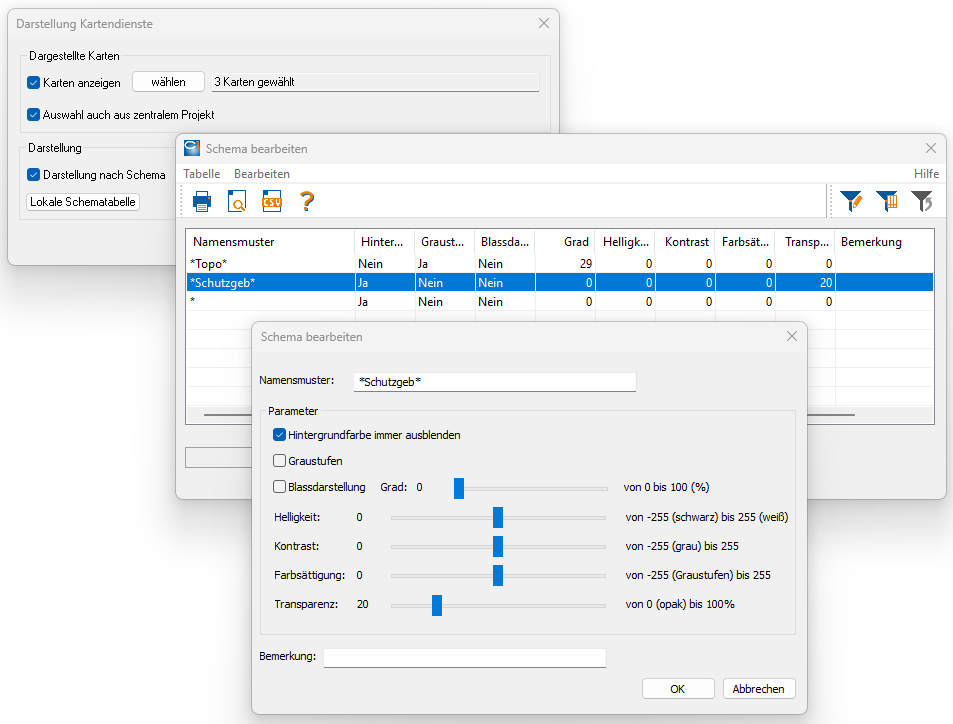

Dazu werden im Schema drei Zeilen angelegt. Für das Namensmuster „*Topo*“ wird die Graustufendarstellung aktiviert. Für das Namensmuster „*Schutzgeb*“ wird die Transparenz auf 20% gesetzt und wie für alle anderen Karten (Namensmuster „*“) der Parameter „Hintergrundfarbe immer ausblenden“ aktiviert.

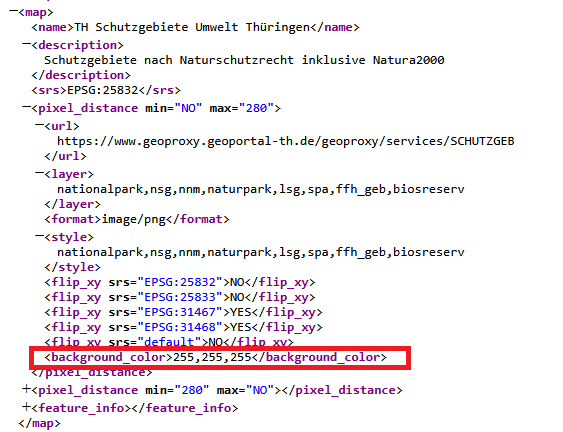

Eine Umformung der Einstellungsdatei „Hintergrundkarte.XML“ ist nicht notwendig. Obwohl ein neuer Parameter „background_color“ eingeführt wurde, können die alten Definitionen ohne Änderungen weitergenutzt werden. Der neue Parameter legt die Hintergrundfarbe einer Karte fest. Da standardmäßig immer von einem weißen Hintergrund ausgegangen wird, ist der Parameter nur dann relevant, wenn die Hintergrundfarbe eben nicht weiß ist – dann muss er in der Definition hinzugefügt werden und mit dem entsprechenden RGB-Wert versehen werden.

Neben den Rasterdaten werden in vielen WMS-Diensten gleichzeitig auch Sachdaten für die Pixel hinterlegt, die über sogenannte Feature-Info-Requests vom Dienst abgefragt werden können. So lassen sich z.B. Name und Art eines Umwelt-Schutzgebietes oder DGM-Höhen aus entsprechenden Diensten abrufen.

Dieser Abruf der Sachdaten wurde bisher skriptbasiert in den Geodaten-Demoprojekten zur Verfügung gestellt. Mit dem Freshup 10.111 ist die Funktion nun in das CAD-Menü „Zeigen“ integriert wurden. Damit stehen im Unterpunkt „Rasterbilder“ zwei Funktionen für Kartendienste bereit:

• Kartendienste: Anzeige der aktivierten Karten, mit URL, Layern, Style sowie Metadaten zum Kartendienst. Außerdem lassen sich für die Layer ggf. Legenden als PLT-Zeichnungen erstellen.
• Feature-Info: Abfrage von Sachdaten für aktivierte Karten.

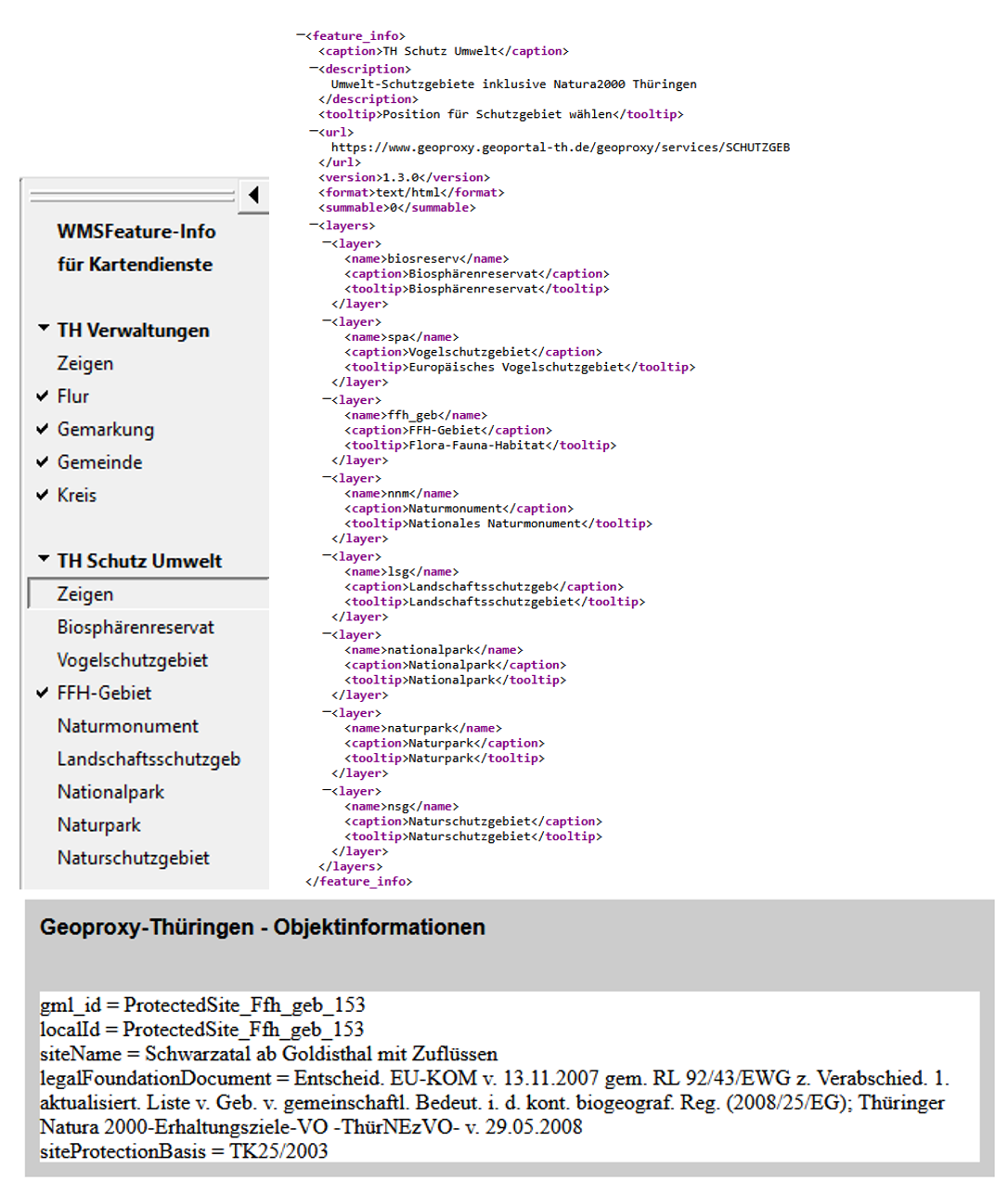

In Abhängigkeit der in der Darstellung aktivierten Karten und dem Vorhandensein von Feature-Infos für die Kartendienste wird das CAD-Untermenü „WMSFeature-Info“ aufgebaut.

Aktivieren Sie beim gewünschten Kartendienst die „Zeigen“-Funktion und wählen Sie eine Position mit der Maus im Lageplan aus. Je nach Einstellung wird das Ergebnis der Abfrage im Protokoll oder Browser angezeigt.

Die Einstellungen für die Feature-Info eines Dienstes sind nun Teil der Einstellungsdatei „Hintergrundkarte.XML“. Für jede Hintergrundkarte kann genau eine Feature-Info-Abfrage definiert werden. D.h. anders als bei der Definition der Hintergrundkarte, wo für unterschiedliche Zoomstufen verschiedene Kartendienste festgelegt werden können, verweist die Feature-Info immer nur auf einen Kartendienst.

Für den Abruf einer FeatureInfo werden folgende Informationen benötigt:

• die Adresse des WMS-Dienstes
• die Layer, welche abgefragt werden
• wohin die Sachdaten ausgegeben werden sollen

Es ist vom Kartendienst abhängig, ob eine Feature-Info gleichzeitig für mehrere Layer bzw. immer nur ein Layer abgefragt werden kann. Entsprechend dessen, wird im CAD-Menü eine Mehrfach- oder Einzelauswahl für Layer des Kartendienstes unterstützt.
