Markierungen und andere Objekte des neuen Straßenentwurfes zeichnen lassen

15. Juni 2026

Wer Straßen und Knotenpunkte mit dem Neuen Straßenentwurf plant, erhält im Lageplanfenster und in der 3D-Projektansicht eine Ansicht des fertigen Trassenkörpers inklusive aller Markierungen, Sperrflächen und Pfeile.

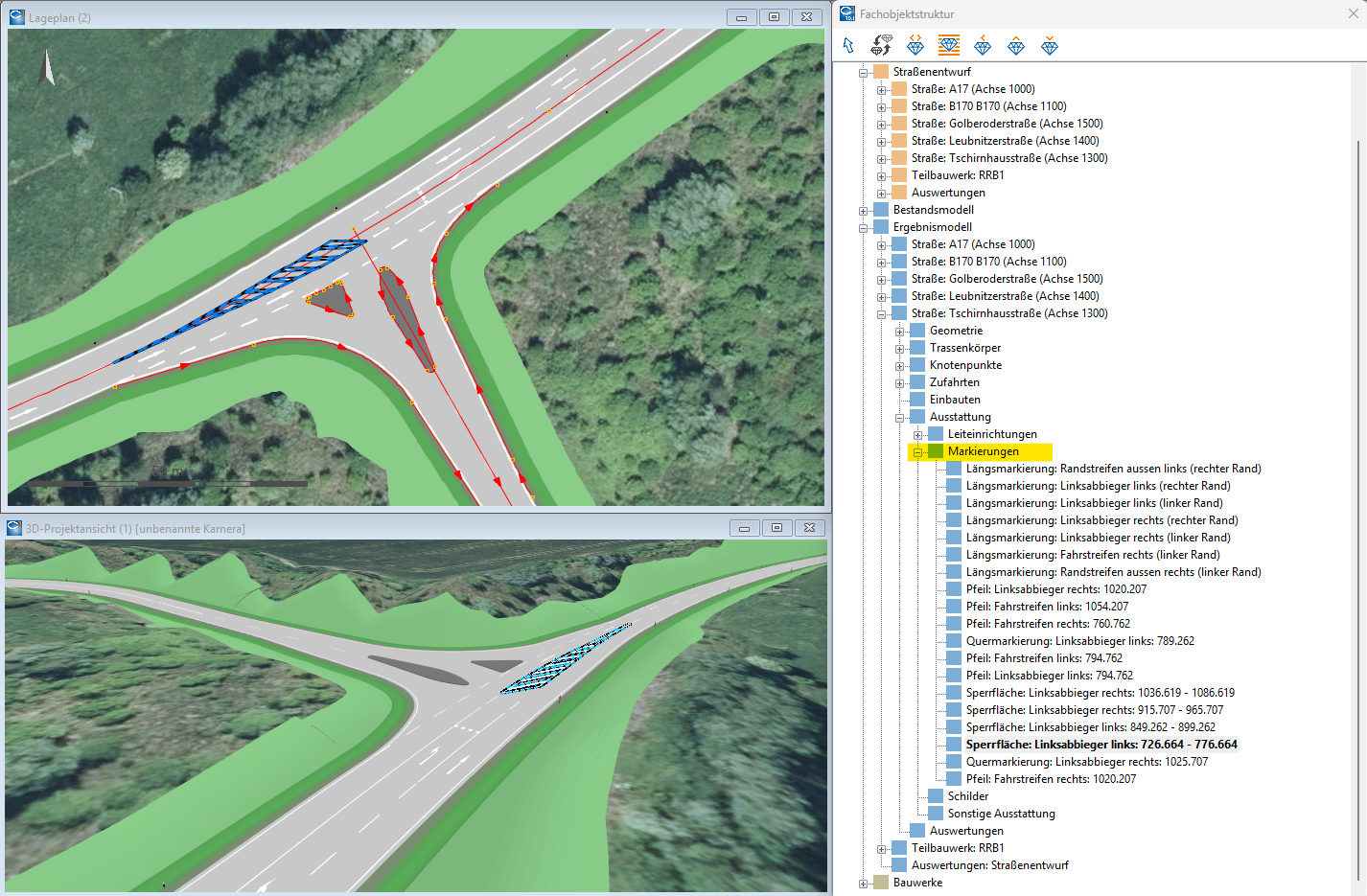

*Abbildung 1: Automatisch erzeugte Markierungen als Ergebnismodell bei der Planung mit dem Neuen Straßenentwurf.*

Wenn man bisher aus der Planung eine Zeichnung erstellen wollte, mussten alle Kanten des Trassenkörpers und auch der Markierungen als Topografielinien erzeugt werden. Seit der Version 10.112 ist es nun möglich, die weißen Markierungen des Neuen Straßenentwurfs inklusive aller Sperrflächen und Pfeile direkt in die Zeichnung zu übernehmen. Dazu gibt es analog zu den bisherigen Zeichnungsbefehlen für einfache Bauwerke (BWKÖRPER) neue zusätzliche Kennworte für die Fachobjektes des neuen Straßenentwurfes: FOKÖRPER.

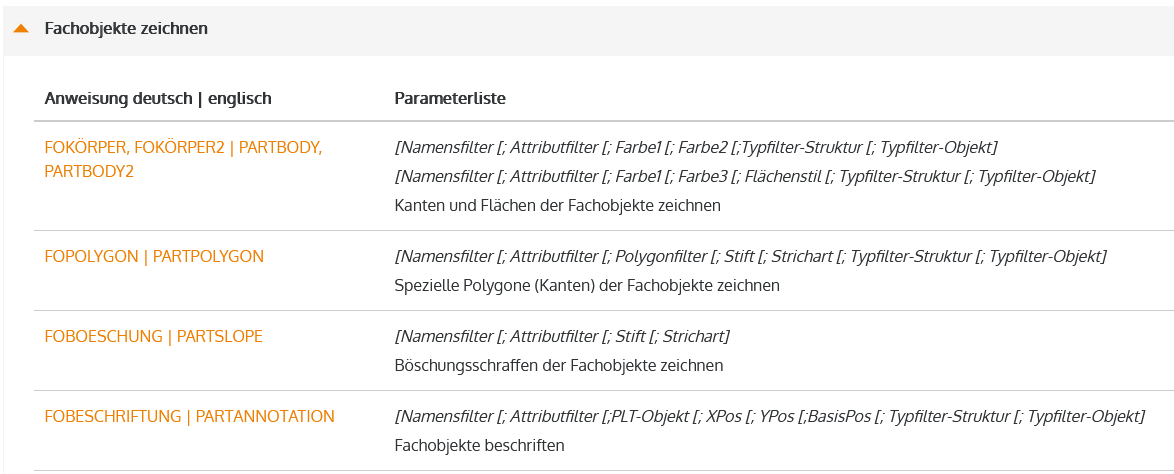

*Abbildung 2: Neue Anweisungen für die Achszeichnungsvereinbarungen, um Fachobjekte in der Zeichnung darzustellen und zu beschriften.*

Um die Markierungen in der Zeichnung in einem eigenen Layer zu erzeugen, müssen in der Zeichnungsvereinbarung für Achsen die folgenden Zeilen ergänzt werden:

*...Markierungen des neuen Straßenentwurfes für alle Achsen zeichnen
DEFOBJEKT "Markierungen"; “Markierungen des neuen Straßenentwurfes”
FOKÖRPER '*Mark*';;21198;21198 | 21198 = Stift weiß normal

Die zu zeichnenden Fachobjekte werden über einen Namensfilter ausgewählt. Der „*“ ist dabei ein Platzhalter für beliebig viele Zeichen im Namen. Den Namen kann man sich in den Fachobjektattributen anzeigen lassen, wenn man in der Fachobjektstruktur im hellblauen Bereich unter Ergebnismodell eine Markierung auswählt und dafür die Attributtabelle öffnet (siehe Bild). Da alle Markierungen im Namen „Mark“ enthalten, können diese mit „*Mark*“ für die Zeichnung gewählt werden.

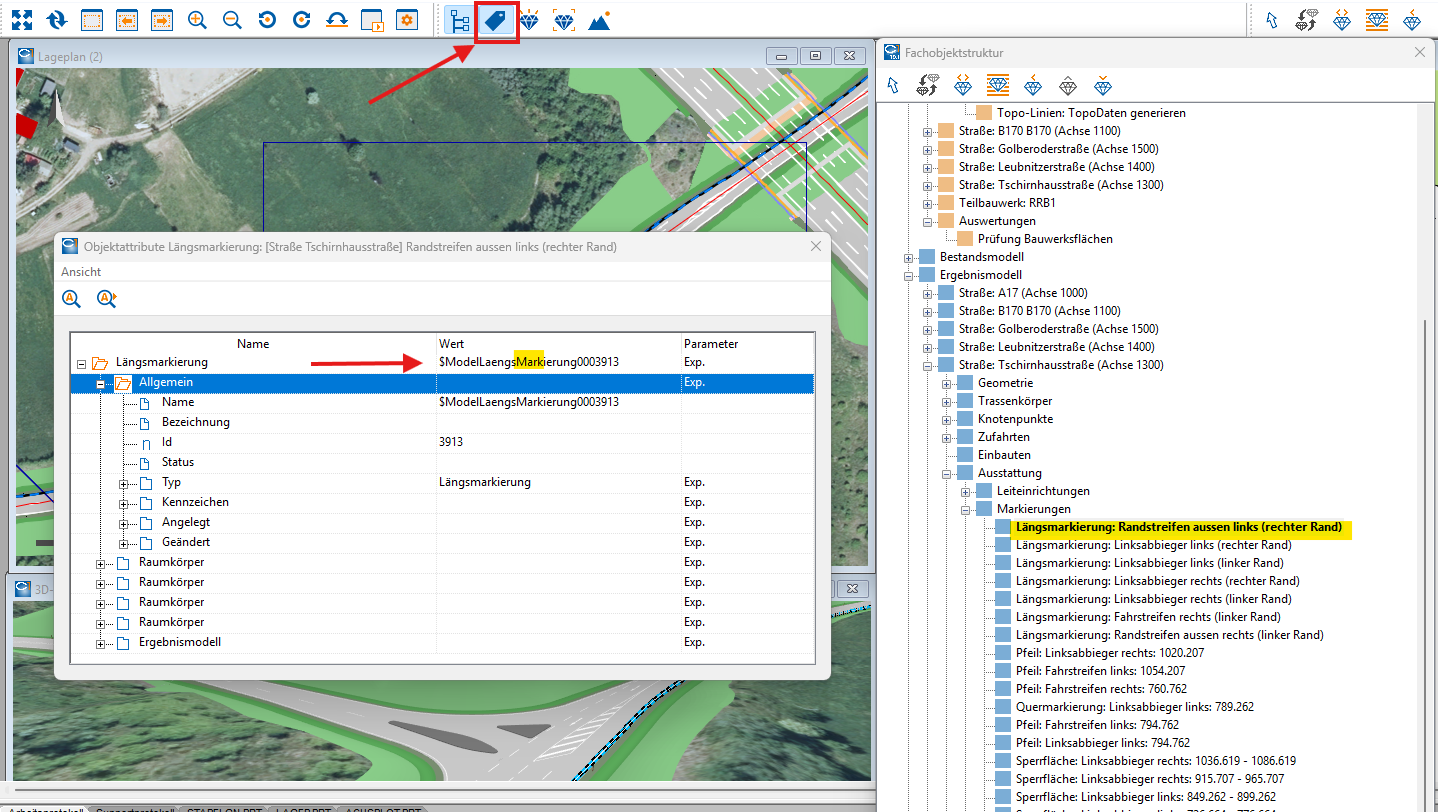

*Abbildung 3: Attribute der 3D-Markierungsobjekte*

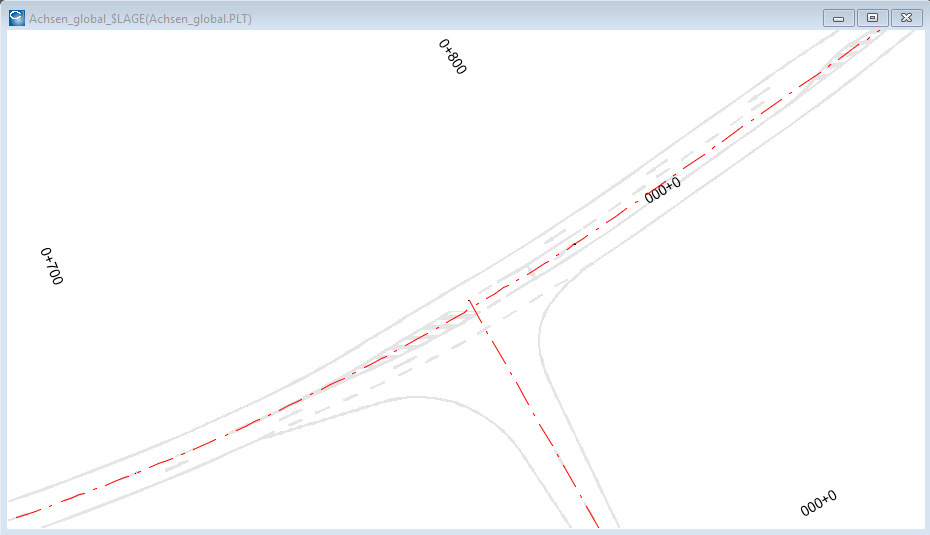

*Abbildung 4: Globale Achszeichnung mit Markierungen direkt aus den Fachobjekten erzeugt.*

Bei der Stiftnummer für die Fachobjektdarstellung sollte man beachten, dass weiße Stifte am Bildschirm in der Regel hellgrau darstellt werden, um sie in der Zeichnung vor dem weißen Hintergrund erkennen zu können. Beim Drucken werden diese Flächen dann aber weiß ausgegeben. Möchte man die Markierung auch schon am Bildschirm weiß darstellen, so sollte man den Stift 30200 (Weiß für Hintergrund) verwenden, was allerdings in der Achszeichnung (Abb. 4) dazu führen würde, dass die weißen Markierungen nicht zu sehen sind.

Sobald man die Achszeichnung nun mit dem Layer „Markierungen“ erzeugt, kann dieser in die Planungszeichnungen eingefügt werden. Dazu wechselt man in die vorbereitete Lageplanzeichnungsvereinbarung für den neuen Straßenentwurf. Diese Zeichnungsvereinbarungen werden in dem Vorlageprojekt „10-112_VORLAGE_SIM-TEC_Strassenentwurf“ im Downloadbereich der card_1-Webseite https://cloud.ibtnet.de/s/101_beispiel-vorlagenprojekte bereitgestellt. Die bisherigen Zeilen zum Zeichnen der Markierungslinien aus der Topografie sollten entfernt werden und stattdessen wird am Ende der Datei die folgende Zeile ergänzt.

****Achszeichnung mit allen Layern inklusive Layer Markierung einfügen ****
LAYEROBJEKT Objekt:'Achsen_global_$LAGE(Achsen_global.PLT)'

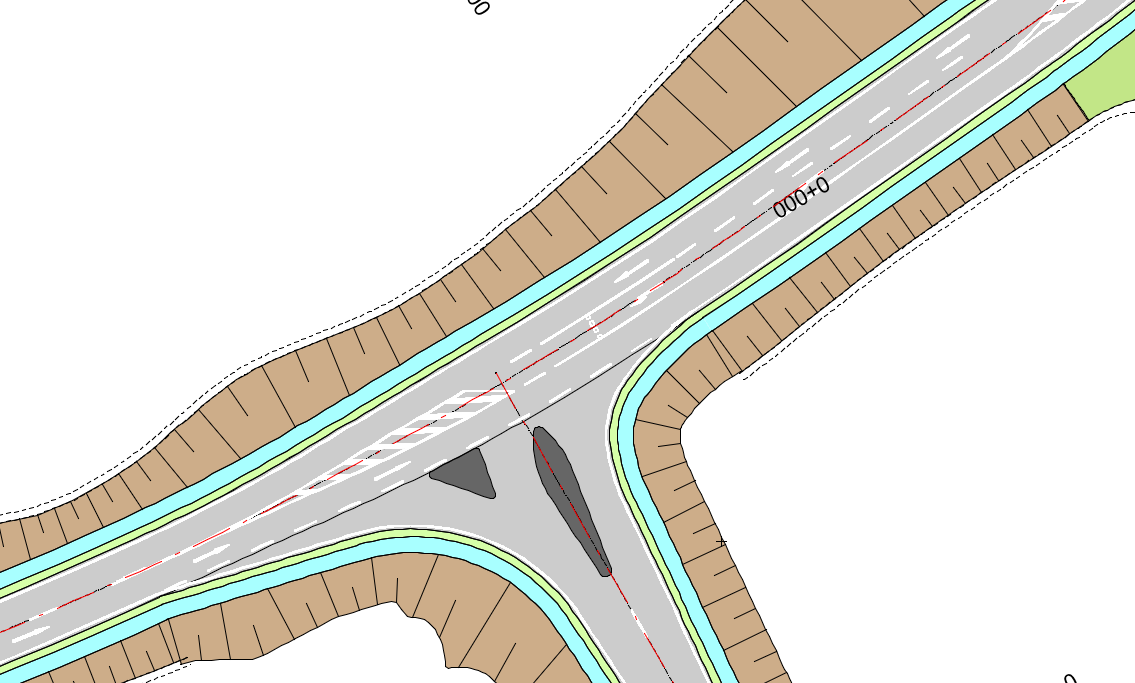

*Abbildung 5: Planungszeichnung mit Achszeichnungslayer für Markierungen.*

Anwendungen für das Zeichnen von weiteren Fachobjekten

Dieser Artikel zeigt in einem einfachen Beispiel das Zeichnen der Markierungen des Neuen Straßenentwurfes. Mit den Kennworten FOKÖRPER, FOPOLYGON, FOBESCHRIFTUNG usw. können über die Achszeichnung auch alle anderen Fachobjekte des Neuen Straßenentwurfes (NSE) und der Neuen Bestandsmodellierung (NBM) gezeichnet und beschriftet werden. Das Erzeugen bzw. Auswerten und Zeichnen der Topografiedaten kann dann entfallen.

Diese neuen Zeichenbefehle für Fachobjekte gibt es neben der Achszeichnung auch für die Längsschnittzeichnung und die Querprofilzeichnung.
