TopoLin_Linien_ausdünnen
Zwischenpunkte aus Linien löschen, wenn sie weniger als eine vorgegebene Entfernung voneinander entfernt sind
15. Januar 2026 bis 14. Februar 2026
Name
TopoLin_Linien_ausdünnen
Inhalt

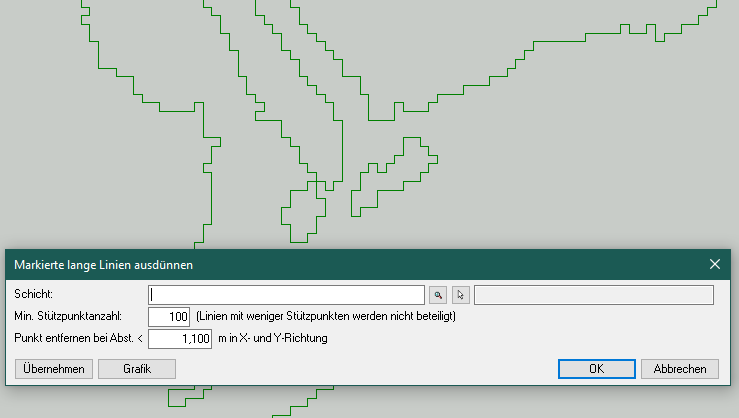

Markierte Linien einer Schicht werden daraufhin untersucht, ob sie benachbarte Stützpunkte besitzen, die in X- und Y-Richtung einen kleineren als einen vorgegebenen Abstand haben. Ist dies der Fall, wird der zweite der verglichenen Stützpunkte aus der Linie entfernt.
Anwendung

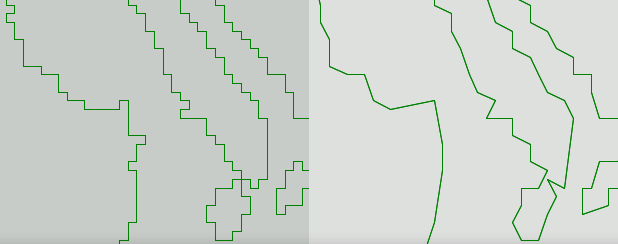

Geschaffen wurde das Skript für Linien, die Begrenzungen von ursprünglich als Rasterobjekt vorliegende Flächen repräsentieren. Das betrifft z.B. die Überschwemmungsgebiete, die von den Umweltämtern der Bundesländer als Shape oder WFS bereitgestellt werden. Diese Linien bilden den Umring eines 1-Meter-Rasters ab und haben daher weit mehr Stützpunkte als notwendig, was zu Problemen bei der Zeichnungsausgabe über Flächenstil führen kann. Diese Probleme lassen sich durch die Glättung der Linien über dieses Skript umgehen.
Hinweise:
- Das Skript ist nur für Linien ohne Umringe und Aussparungen verwendbar. Dies ist bereits beim Einlesen zu beachten und einzustellen.
- Es werden die vorhandenen Linien manipuliert und keine Kopien erzeugt. Das Ergebnis lässt sich aber im Anschluss an die Skriptausführung rückgängig machen.
Erweiterungsmöglichkeiten
- Optional Umringe und Aussparung berücksichtigen
- Optional Kopien der Originallinien erzeugen
Modulvoraussetzungen
- CardScript
- Lageplan
Format
- CSC
- CSX auf Anfrage
