TopoLin Strangbildung

Aneinander stoßende Linien zusammenführen

15. Februar bis 14. März 2016

Name

Zusammenfassung

Aneinander stoßende Linien zusammenführen

Inhalt

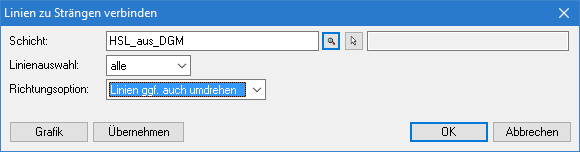

Linien einer Schicht werden daraufhin untersucht, ob sie gemeinsame Anfangs-/Endpunkte haben. Im Gegensatz zu einer älteren Fassung dieses Skripts können Sie nun wählen, ob dabei nur Endpunkte mit Anfangspunkten verglichen werden sollen oder ob die Linien auch umgedreht werden sollen, um sie miteinander zu verbinden.

Sollten ein Endpunkt gleichzeitig Anfangs- bzw. Endpunkt mehrerer Linien sein, so ist das Ergebnis zufällig.

Hinweis: Wenn das Ergebnis nicht zufrieden stellt, kann es unmittelbar nach Ausführung des Skripts rückgängig gemacht werden.

Anwendung

Eingelesene aufgelöste Linien zu Strängen zusammenfassen
Ungünstig eingegebene Linien zusammenführen
Linien für Kanalberechnung vorbereiten
Linien für Objektbildung vorbereiten

Hinweis 1: Bei doppelten Linien kann es mit der Option, Linien auch umzudrehen, zu unerwünschten Ergebnissen kommen. Versuchen Sie daher immer zuerst, Stränge ohne Umdrehen der Linien zu erzeugen, oder führen Sie vorher das Skript „TopoLin_doppelt“ oder ein vergleichbares aus.

Hinweis 2: Bei ALKIS-Linien kann es z.B. bei besonderen Flurstücksgrenzen vorkommen, dass diese infolge unterschiedlicher Funktionen nicht als durchgehende Linie geführt werden. Diese sollten Sie nicht direkt zusammenführen, damit die ALKIS-Zuordnung und -Eigenschaften korrekt erhalten bleiben. Erzeugen Sie deshalb im Bedarfsfalle Kopien, die Sie dann zusammenführen können, oder nutzen Sie gleich das Skript des Monats Dezember 2015 „AAA_AuswertungFlurGemarkung“

Hinweis 3: Das Skript ist nicht zur Flächenbildung gedacht. Dafür existiert die CARD/1-Funktion Topografie Flächen bilden

Erweiterungsmöglichkeiten

Höhen nur wahlweise berücksichtigen
Punkt oder Koordinate nur wahlweise berücksichtigen
Kodevergleich einführen
Dialoggeführte Strangbildung an Y-Stellen
Linienkopien erzeugen

Einbinden in eigene Skripte

BENUTZE "<?> TopoLin_Strangbildung.CSC"

Strangbildung()

Modulvoraussetzungen

CardScript
Lageplan

Format

CSC
CSX auf Anfrage
