TopoLin Kreise

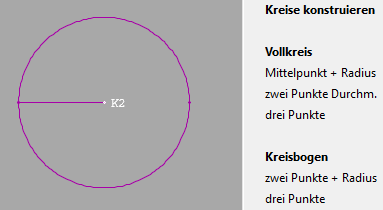

Es werden Kreislinien über die Varianten „Mittelpunkt und Randpunkt“, „2 gegenüberliegende Punkte“, „Kreis aus 3 Punkten“ sowie Kreisbögen über die Varianten „2 Punkte + Radius“ und „3 Punkte“ erstellt.
15. Mai bis 15. Juni 2025
Name
TopoLin Kreise
Zusammenfassung
Es werden Kreislinien über die Varianten „Mittelpunkt und Randpunkt“, „2 gegenüberliegende Punkte“, „Kreis aus 3 Punkten“ sowie Kreisbögen über die Varianten „2 Punkte + Radius“ und „3 Punkte“ erstellt.
Inhalt

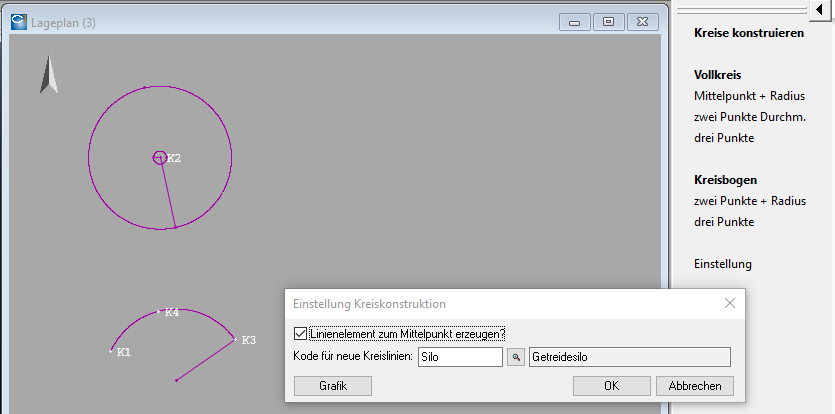

Es werden Kreislinien über die Varianten „Mittelpunkt und Randpunkt“, „2 gegenüberliegende Punkte“, „Kreis aus 3 Punkten“ sowie Kreisbögen über die Varianten „2 Punkte + Radius“ und „3 Punkte“ erstellt. Die Eingabekoordinaten können per Fadenkreuz, alle/markierte Punkte oder Linienpunkte gewonnen werden. Die Kreislinien werden in die aktuelle Schicht hinein erzeugt, die innerhalb des Skripts gewählt werden kann. Die Einstellungen lassen die Vorgabe eine Zielkodes und die Variante, dass die Kreislinie ein weiteres Element zum Mittelpunkt erhält, zu.
Anwendung
In manchen Fällen ist es sinvoll, Kreise nicht als Symbol oder Achselement, sondern als Topografielinie zu speichern. Mit diesem Skript werden die Arbeitsschritte, die dafür innerhalb der Linienbearbeitung erforderlich wären, effektiv zusammengefasst. Mit der Option, ein Linienelement anzuhängen, das zum Kreismittelpunkt führt, erlaubt das Skript die Findung des Mittelpunktes, wenn nur Kreispunkte vorhanden sind.
Erweiterungsmöglichkeiten
- Weitere Konstruktionsmöglichkeiten hinzufügen
- Stützpunkte als Topografiepunkte
- Kreisattribute als Nebenattribute
Einbinden in eigene Skripte
Modulvoraussetzungen
- Lageplan
- CardScript
Format
- CSC
- CSX auf Anfrage
