Kontrollzeichnung Massenberechnung
Kontrollzeichnung zu einem Massenberechnungsvorgang erzeugen
15. September bis 14. Oktober 2022
Name
Kontrollzeichnung Massenberechnung
Zusammenfassung
Kontrollzeichnung zu einem Massenberechnungsvorgang erzeugen
Inhalt

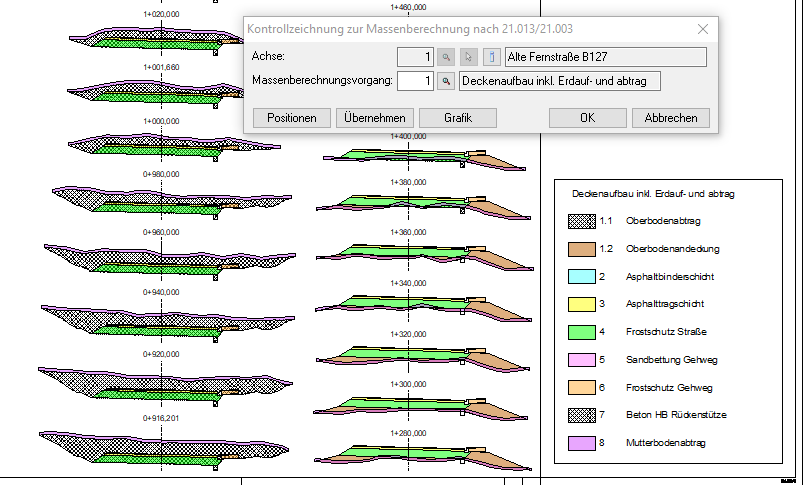

Sie haben einen Massenberechnungsvorgang nach REB 21.013 angelegt und dabei die Option „Flächenpolygone speichern“ genutzt. Wenn diese Voraussetzungen erfüllt sind, können Sie mit diesem Skript eine Kontrollzeichnung inkl. Legende erzeugen, ohne eine Vereinbarung definieren zu müssen. Wenn die automatisch vergebenen Farben / Flächenstile nicht zufriedenstellen, können Sie diese für jede Position ändern.
Wenn Sie eine Massenberechnung nach 21.003 benötigen und dafür die Zeichnung nutzen wollen, so funktioniert das, wenn Sie dort die Profillinien der erzeugten Flächenpolygone nutzen.
Im Vergleich zu älteren Versionen dieses Skripts wurde auf die Nutzung von Flächenstilen umgestellt. Damit ergibt sich eine bessere Sichtbarkeit bei sich überlagernden Positionen wie z.B. Erdmassen. Die Flächenstile werden wenn nötig direkt im Skript erzeugt, so dass Sie es ohne Vorarbeit einsetzen können.
Anwendung
Grafische Kontrolle einer Massenberechnung, Weitergabe an Beteiligte
Erweiterungsmöglichkeiten
- CAD-Menü hinzufügen
- 21.003 und 21.033 speziell unterstützen
- Schemata je Massenberechnungsvorgang speichern
- Blattwahl im Dialog hinzufügen
Einbinden in eigene Skripte
BENUTZE "<?>Kontrollzeichnung_Massenberechnung.CSC"
Kontrollzeichnung_Massen_21013()
Modulvoraussetzungen
- CardScript
- Querprofilentwicklung
- Querprofilzeichnung
- Massen aus Querprofilen
Format
- CSC
- CSX auf Anfrage
