Punkte mit DGM vergleichen
Punkte markieren und darstellen je nachdem, ob sie über, unter oder auf einem DGM liegen.
15. September bis 14. Oktober 2023
Name
Punkte mit DGM vergleichen
Zusammenfassung
Punkte markieren und darstellen je nachdem, ob sie über, unter oder auf einem DGM liegen.
Inhalt

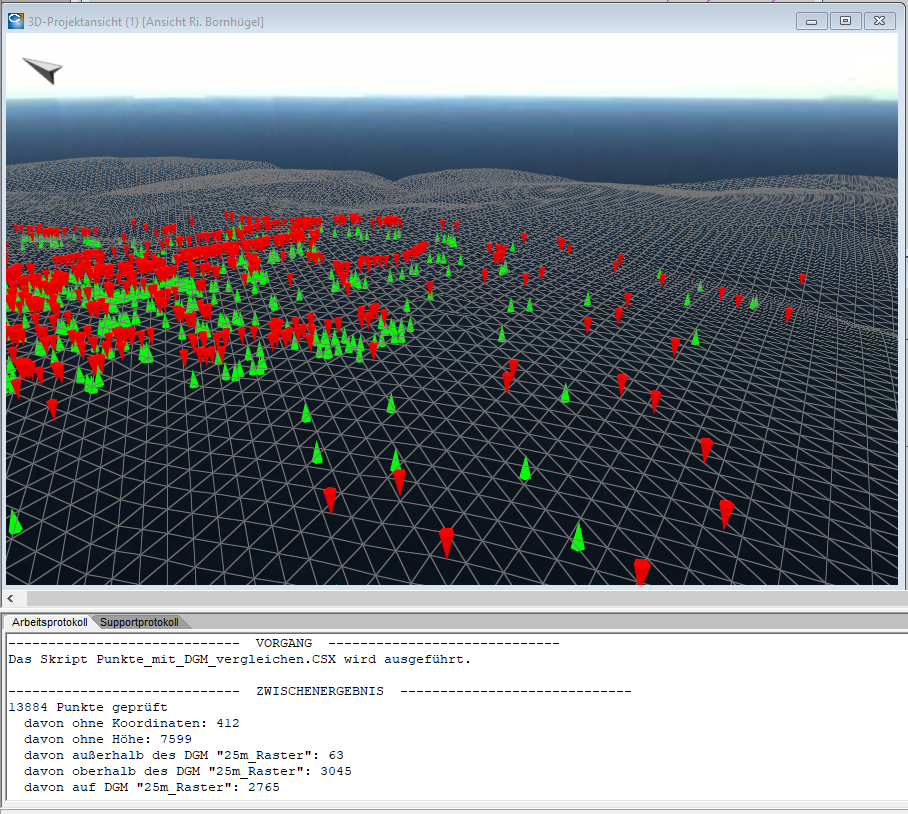

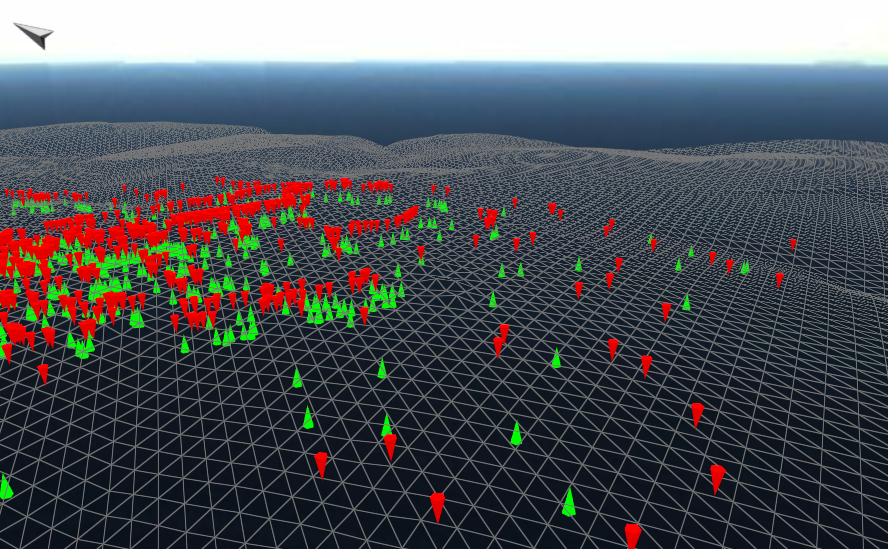

Punkte können markiert/demarkiert und in einem Grafikpaket dargestellt werden. Außerdem können daraus 3D-Objekte erzeugt werden. Art der Markierung, Farbe der Darstellung und Material der 3D-Bauteile hängen davon ab, ob sich der jeweilige Punkt unter, über, auf oder außerhalb eines ausgewählten DGMs befindet.
Anwendung
Es können Punkte markiert und sichtbar gemacht werden, die z.B. unterhalb eines vorgegebenen DGMs liegen und deshalb überprüft oder behandelt werden müssen. Auch eine dauerhafte Dokumentation der Höhenlage der Punkte im Bezug zu einem DGM ist über die Erzeugung einer Zeichnung mit den 3D-Objekten möglich, wobei die Zeichnungserzeugung nicht Bestandteil des Skripts ist.
Erweiterungsmöglichkeiten
- Weitere Parameter der Darstellung und der 3D-Objekterzeugung einstellbar machen
- Mehrere DGMs berücksichtigen
- Weitere Aktionen für die jeweilige Gruppe von Punkten vorsehen
Einbinden in eigene Skripte
BENUTZE "<?>Punkte_mit_DGM_vergleichen.CSC"
Punkte_mit_DGM_Vergl()
Modulvoraussetzungen
- CardScript
- Lageplan
- Digitales Geländemodell
Format
- CSC
- CSX auf Anfrage
