DB Geländer
Standardgeländer der DB erzeugen
15. Mai bis 14. Juni 2023
Name
DB Geländer
Zusammenfassung
Standardgeländer der DB erzeugen
Inhalt

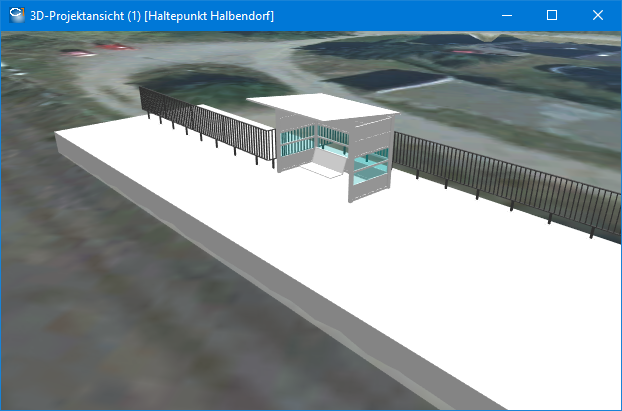

Von einer Topografielinie ausgehend wird ein Geländer erzeugt, wie es als Bestandteil der DB Station & Service als Standardbauteil vorgegeben ist. Dabei wird das Geländer in Abhängigkeit vom Linienverlauf aus Regelelementen, Endelementem und variablen Elementen zusammengesetzt. Das Ergebnis-Fachobjekt erhält Attribute nach den Vorgaben der DB. Einige davon können im Dialog eingegeben werden, andere werden aus Standardwerten erzeugt. Optional kann der Betonfuß des Geländers aus einem anderen Bauwerk herausgestanzt werden. Im Ergebnis gibt es neben dem Fachobjekt selbst auch eine Liste der zu beschaffenden Geländerelemente.
Anwendung
Dieses Skript demonstriert die Möglichkeiten der Spezialisierung der Fachobjekterzeugung und -attributierung per CardScript. Zum ersten Test nutzen Sie das im Download enthaltene Beispielprjekt. Hinweis: Zum mehrmaligen Test mit verschiedenen Parametern oder beim Einsatz und einem nicht zufriedenstellenden Ergebnis empfiehlt es sich, nach Ablauf des Skripts die „Rückgängig“-Funktion zu nutzen. Damit wird auch ein ggf. geändertes anderes Fachobjekt (ausgestanzte Betonfüße) wieder in den vorherigen Zustand versetzt.
Erweiterungsmöglichkeiten
- Attributesets vervollständigen
- Erweiterung der Geländergenerierungmethoden
- Ausweitung auf andere Geländerformen
- Stückliste formatiert ausgeben
Einbinden in eigene Skripte
Nicht vorgesehen, da eigenes CAD-Menü
Modulvoraussetzungen
- CardScript
- Lageplan
Format
- CSC
- CSX auf Anfrage
