TopoLin Höhenmarkierungen

Linien in Abhängigkeit der Linienhöhen markieren

15. September bis 14. Oktober 2021

Name

Zusammenfassung

Linien in Abhängigkeit der Linienhöhen markieren

Inhalt

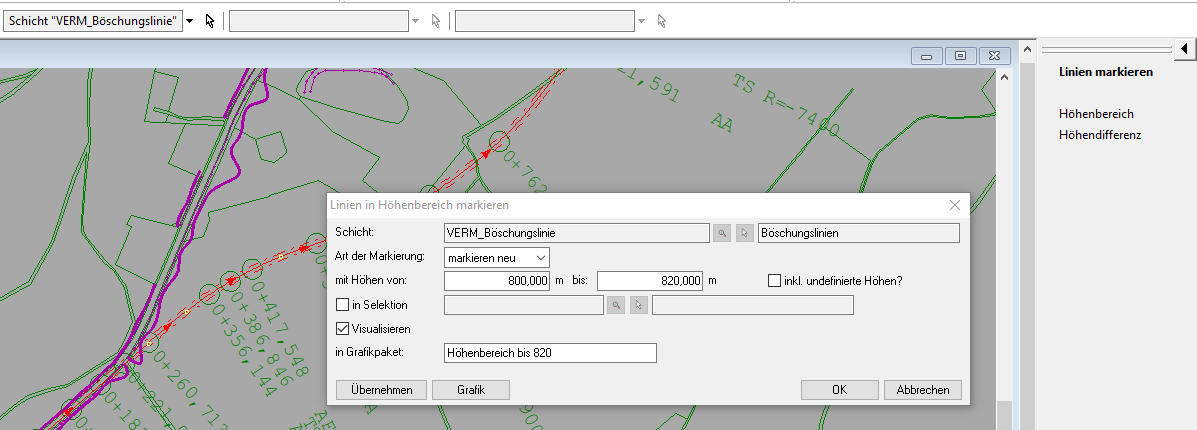

Im Skript sind verschiedene Varianten zur Markierung von Linien entsprechend der Linienhöhen zusammengefasst. Zum einen können Linien innerhalb eines Höhenbereichs markiert werden. Zum anderen kann es auch interessant sein, Linien herauszufiltern, die innerhalb einer Linie bestimmte Höhendifferenzen aufweisen. Deshalb ist auch eine solche Markiermöglichkeit enthalten. Schließlich ist es häufig von Interesse, ob Linien oder einzelne Linienstützpunkte überhaupt eine Höhe definiert haben. Dafür sind entsprechende Schalter in den Dialogen.

Anwendung

Bei der DGM-Bildung kann es Probleme geben, wenn einzelne Stützpunkte keine Höhe haben. Diese können hier visualisiert und anschließend bearbeitet werden. Ebenfalls zur DGM-Bildung kann es sinnvoll sein, nur Linien als Bruchkanten zu referenzieren, die in einem bestimmten Höhenbereich liegen. Schließlich ist es im Rahmen der Fehlersuche z.B. nach DXF.-Import oder Linienbildung aus Punktwolken nützlich, Linien mit nicht plausiblen Höhendifferenzen innerhalb einer Linie herausfiltern zu können.

Erweiterungsmöglichkeiten

Interpolation nicht definierter Zwischenhöhen
Markierungen über mehrere Schichten gleichzeitig

Einbinden in eigene Skripte

BENUTZE "<?>TopoLin_Höhenmarkierungen.CSC"

LinMark_Hoehen()

Modulvoraussetzungen

CardScript
Lageplan

Format

CSX
CSX auf Anfrage
