Punkte_beschriften_3D
Punkte in der 3D-Ansicht über 3D-Objekt mit Punktnummer zeigen
15. Januar bis 14. Februar 2025
Name
Punkte_beschriften_3D
Zusammenfassung
Punkte in der 3D-Ansicht über 3D-Objekt mit Punktnummer zeigen
Inhalt

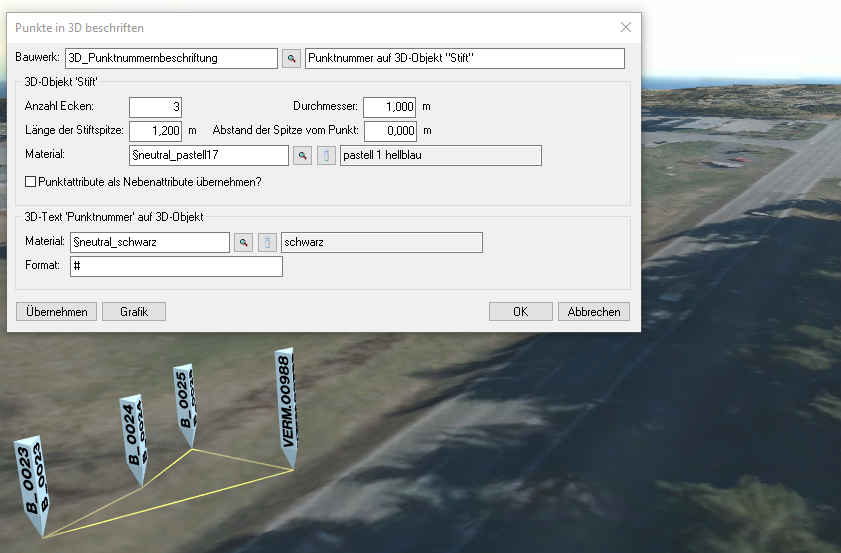

Es wird für jeden markierten Punkt ein stiftförmiges 3D-Objekt erzeugt, auf dem die Punktnummer geschrieben steht. Optional kann das jeweilige Objekt Attribute und Nebenattribute des jeweiligen Punktes aufnehmen.
Anwendung
Punkte können in der 3D-Ansicht über Symbole oder senkrechte Linien angezeigt werden. Diese Anzeigevarianten zeigen die Position der Punkte, nicht aber, um welchen Punkt es sich handelt. Das Skript erzeugt individuelle 3D-Objekte, auf denen die Nummer eines jeden Punktes zu lesen ist. Über das Zeigen der Objekte können auch weitere Eigenschaften der Punkte abgefragt werden.
Erweiterungsmöglichkeiten
- Weitere Punkteigenschaften (Kode, Bemerkung) in den Text aufnehmen
- andere Geometrien für die Punktanzeiger zulassen
- Schemaspeicherung und Stapelbetrieb für wiederholte Anzeigen
Einbinden in eigene Skripte
BENUTZE "<?>Punkte_beschriften_3D.CSC"
PktNr_3DText()
Modulvoraussetzungen
Format
- CardScript
- Koordinatenverwaltung
