Winkel ermitteln
Schnittwinkel in der Topografie ermitteln und als Zeichnung ausgeben
15. September bis 15. Oktober 2025
Name
Winkel ermitteln
Zusammenfassung
Schnittwinkel in der Topografie ermitteln und als Zeichnung ausgeben
Inhalt

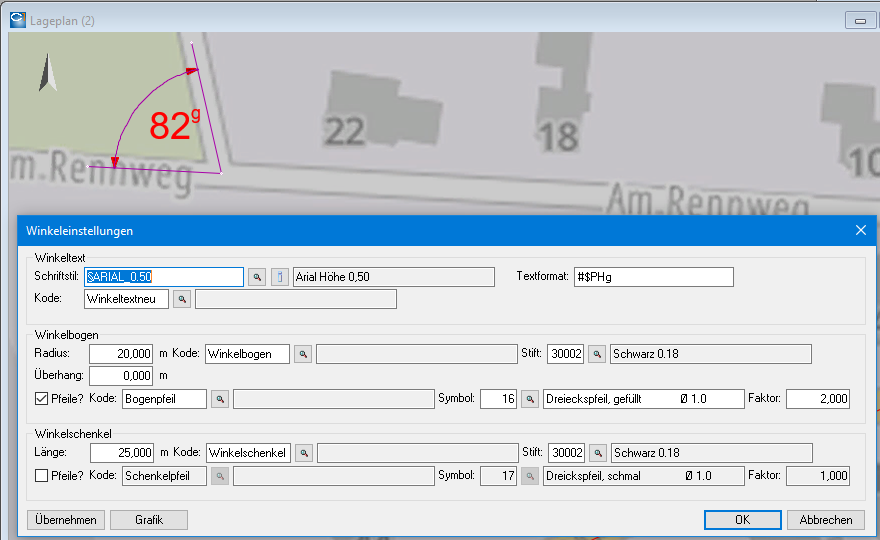

Im Lageplan können auf verschiedene Weise Winkel ermittelt werden. Dies ist z.B. über die Angabe dreier Koordinatenpaare oder über die Auswertung aller Schnitte zwischen einer Achse und markierten Linien möglich. Die ermittelten Winkel werden als Winkelobjekt gespeichert. Aussehen und Bestandteile der Winkelobjekte lassen sich einstellen. Sie können aus Topografielinien, -texten und -symbolen bestehen.
Eine integrierte Zeichnungsausgabe überführt die Winkelobjekte in eine Zeichnung.
Anwendung
Das Skript kann zum einen dazu dienen, Schnittwinkel ermitteln zu lassen. Zum anderen gibt es Winkeln einen visuellen Ausdruck, der in Zeichnungen übernommen werden kann.
Erweiterungsmöglichkeiten
- Weitere Varianten der Winkelermittlung
- Weitere Varianten der Winkeldarstellung
- Andere Ausgabeformen, z.B. Drucklisten
Modulvoraussetzungen
- CardScript
- Lageplan
Format
- CSC
- CSX auf Anfrage
