HTPunkte visualisieren 3D
Hoch- und Tiefpunkte einer Trasse in der 3D-Ansicht visualisieren
15. April bis 15. Mai 2025
Name
HTPunkte visualisieren 3D
Zusammenfassung
Hoch- und Tiefpunkte einer Trasse in der 3D-Ansicht visualisieren
Inhalt
Hoch- und Tiefpunkte einer Gradiente werden als 3D-Objekte erzeugt. Optional enthalten diese Objekte einen „Zeiger“ auf die tatsächliche Stelle.
Anwendung

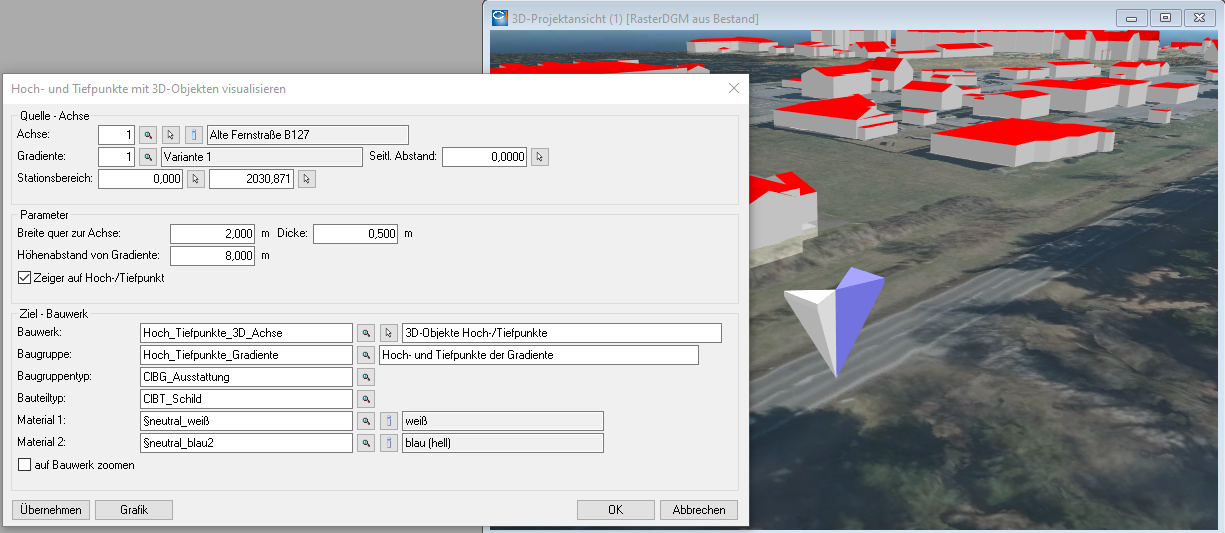

Hoch- und Tiefpunkte werden in Zeichnungen sowohl im Grundriss- als auch im Längsschnitt mit Symbolen dargestellt. Mit diesem Skript kann eine ähnliche Darstellung im 3D-Modell erfolgen. Damit lassen sich Hoch- und Tiefpunkte in der 3D-Ansicht besser finden und beurteilen. Es werden dazu Bauwerke erzeugt, so dass auch eine Weitergabe per IFC möglich ist.
Erweiterungsmöglichkeiten
- Erweiterung der einstellbaren Parameter
- weitere Objektdarstellungen
- auch Tangenten darstellen
Einbinden in eigene Skripte
BENUTZE "<?>HTPunkte_visualisieren_3D.CSC"
Bwk_HTPunkte()
Modulvoraussetzungen
- CardScript
- Achsverwaltung
- Gradienten bearbeiten
- 3D Projektansicht
Format
- CSC
- CSX auf Anfrage
