Deckenhöhen und Neigungen anzeigen
Deckenhöhen und Oberflächenneigungen_anzeigen
15. November bis 14. Dezember 2020
Name
Deckenhöhen und Neigungen anzeigen
Zusammenfassung
Deckenhöhen und Oberflächenneigungen_anzeigen
Inhalt
Ausgehend von einer Straßenoberfläche, die sich aus Achslage, Breiten, Gradiente und Querneigungen ergibt, lässt sich an beliebiger Stellen die Höhe anzeigen. Außerdem kann ein Neigungsmodell für die gesamte Oberfläche gebildet werden.

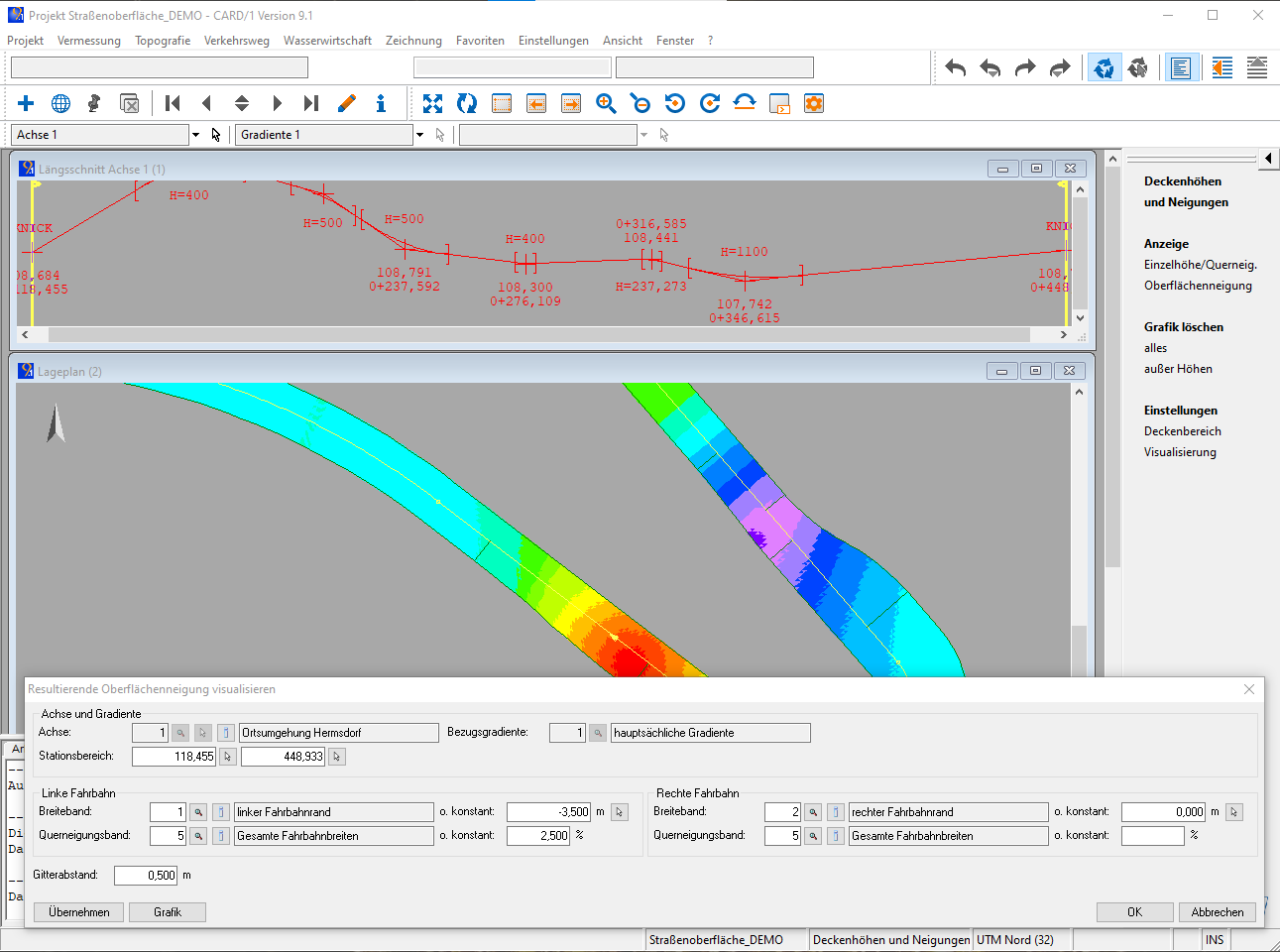

Das Skript erzeugt ein DGM mit vorzugebender Kachelgröße. Die Darstellung der Neigungen erfolgt am besten über eine Neigungsklassendefinition. Ein Beispiel dazu ist im Download-Paket enthalten.
Anwendung
Ohne dass dafür Querprofile nötig sind, können hier bereits Aussagen zu Höhen und Neigungen der Straße gemacht werden. Voraussetzung ist, dass es sich um ein Straßenmodell ohne Höhensprünge zwischen den Rändern und der Gradiente handelt.
Damit können schon in einer frühen Phase entwässerungsschwache Bereiche aufgespürt werden.
Erweiterungsmöglichkeiten
- Ausgabe als Zeichnung
- Bearbeitungsmöglichkeiten der Stationsdatenbänder
Einbinden in eigene Skripte
BENUTZE "<?>Deckenhöhen_und_Neigungen_anzeigen.CSC"
Oberfl_Hoehe_Neig()
Modulvoraussetzungen
- CardScript
- Digitales Geländemodell
- Achsentwurf
- Gradientenentwurf
Format
- CSX
- CSX auf Anfrage
