Langtexte über Blattnebenattribute

Mehrzeilige blattspezifische Texte in Zeichnung bringen

15. September bis 15. Oktober 2024

Name

Zusammenfassung

Mehrzeilige blattspezifische Texte in Zeichnung bringen

Inhalt

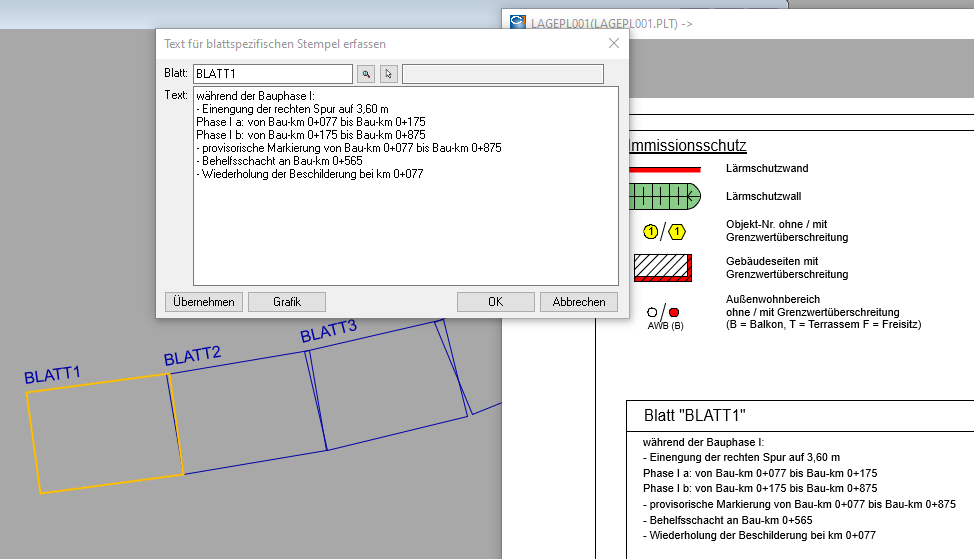

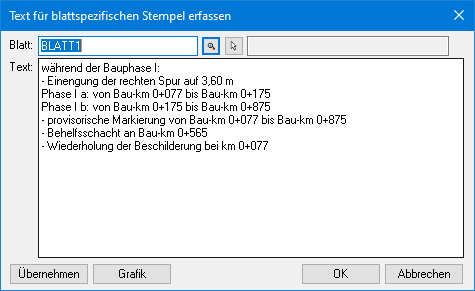

Zu jedem Blattschnitt kann in einem indizierten Nebenattribut ein eigener mehrzeiliger Text gespeichert werden. Das Nebenattribut wird vom Skript angelegt, wenn es noch nicht vorhanden ist. Über das Multitextfeld im Skriptdialog kann ein mehrzeiliger Text eingegeben oder über die Windows-Zwischenablage aus einer beliebigen Quelle übernommen werden. Beim Bestätigen des Dialogs wird der Text in Zeilen zerlegt und jede Zeile wird in einen Index des Nebenattributs gespeichert. Über einen dazu passenden Objektverweis entsteht dadurch über Platzhaltertexte/Textvariablen der mehrzeilige Text in der Zeichnung.

Anwendung

Wenn es bei einer Planung erläuternde Texte gibt, die nur jeweils bei dem betroffenen Blatt im Stempelfeld stehen sollen, ist dies eine Möglichkeit, diese Texte zu erfassen und zu verwalten. Da sie bei den Blattschnitten und nicht direkt in den Ergebniszeichnungen gespeichert sind, können die Zeichnungen auch neu generiert werden, ohne dass die Texte dadurch verloren gehen.

Damit Sie einen einfachen Einsteig in die Arbeitsweise des Skripts bekommen, steht ein kleines Beispielprojekt inkl. Skript zum Download bereit.

Erweiterungsmöglichkeiten

Wahlweise Nutzung der Projekt-Nebenattribute
integrierte Zeichnungsgenerierung
Zeilenanzahl und Nebenattributsname konfigurierbar gestalten

Einbinden in eigene Skripte

BENUTZE "<?>Langtexte_über_Blattnebenattribute.CSC"


Langtexte_BlattNA()

Modulvoraussetzungen

CardScript
Lageplanzeichnung oder Achszeichnung erstellen
Zeichnungsbearbeitung

Format

CSC
CSX auf Anfrage
