Topo Texte drehen
Topografietexte drehen, wenn sie auf dem Kopf stehen
15. August bis 14. September 2020
Name
Topo Texte drehen
Zusammenfassung
Topografietexte drehen, wenn sie auf dem Kopf stehen
Inhalt

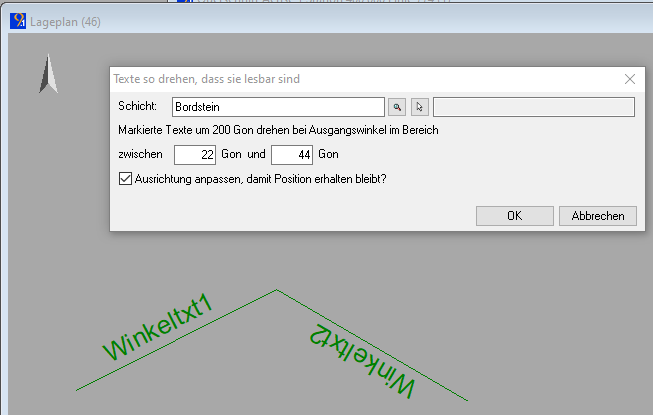

Markierte Texte einer Schicht werden um 200 Gon gedreht.
Der Winkelbereich, in dem der Winkel des Ausgangstexts liegen muss, damit er umgedreht wird, kann eingegeben werden, z.B. falls nur von unten oder von unten und von rechts die Lesbarkeit gegeben sein soll.
Außerdem kann optional die Ausrichtung angepasst werden, damit die Position des Textes ggf. erhalten bleibt. Damit wird z.B. eine Ausrichtung „links unten“ auf „rechts oben“ geändert.
Anwendung
Insbesondere wenn Texte anhand einer Linie oder Achse ausgerichtet wurden (ggf. auch außerhalb von card_1), kann es vorkommen, dass diese infolge der Richtung der Linie oder Achse auf dem kopf stehen und daher schwer lesbar sind. Solche Texte können mit diesem Skript umgedreht werden.
Erweiterungsmöglichkeiten
- CAD-Menü mit aktueller Schicht
- Kombination mit anderen Skripten zur Textmanipulationen
- Winkelbezug direkt auswerten
Einbinden in eigene Skripte
BENUTZE "<?>Topo_Texte_drehen.CSC"
TopoTxte_drehen()
Modulvoraussetzungen
- CardScript
- Lageplan
Format
- CSX
- CSX auf Anfrage
