Achsbeschriftung_3D
Achse im 3D-Modell beschriften
15. Dezember bis 14. Januar 2025

Weitere Card-Skripte:
- Achsbeschriftung_3D, aktualisierte Fassung
- Punkte_beschriften_3D
- Topo_Texte doppelte löschen
- Differenzmodell als Punktwolke
- Langtexte über Blattnebenattribute
- DGMs nachbearbeiten
- Selektionspolygone vereinen und zeichnen
- Sel_Rechteck_Projekt und Sel_Rechteck_Projekt_Transformation
- TopoDat Nebenattribute löschen
- Querschnittsanzeige
- TopoLin auf DGM mit Zwischenpunkten
- Bwk Punkte erzeugen
- Sel Rechteck Projekt GK UTM
- Treppe einfach
- Punkte mit DGM vergleichen
- Achszeichnung Ergänzungen
- DB Geländer
- Text 3D
- Mehrere Achszeichnungen erzeugen
- Topo Schichten ändern Stapel
- Mein Haus
- Wo bin ich
- Differenzmodell als Punktwolke - Alte Version
- Kontrollzeichnung Massenberechnung
- Bwke umbenennen
- Stifte verwalten
- card_1 Logo3D
- TopoLin Höhenmarkierungen
- Bwk Kegel
- AAA Ortssuche
- JPG georeferenzieren
- Deckenhöhen und Neigungen anzeigen
- Gradiente aus Gelände
- Topo Texte drehen
- Breiteband aus Profilpunkt
- Längsschnittzeichnung Beschriftungen
- Card_1 Projekte vergleichen
- Achsen Bezeichnungen ändern
- TopoLin Strangbildung
Name
Achsbeschriftung_3D
Zusammenfassung
Achse im 3D-Modell beschriften
Inhalt

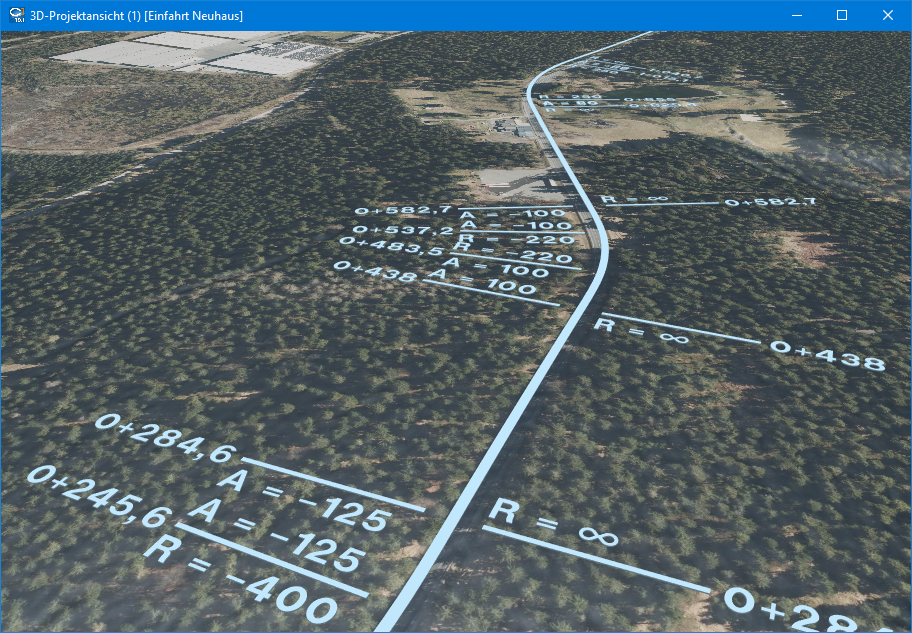

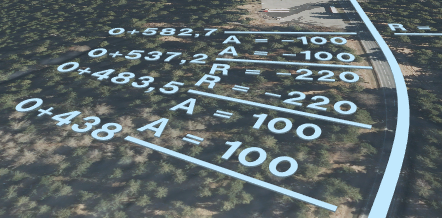

Die Elementebeschriftung mit Radien, Klothoidenparametern und Stationen an den Hauptpunkten, wie sie von den Achszeichnungen her bekannt ist, wird hier als Bauwerk im 3D-Raum erzeugt.
Anwendung

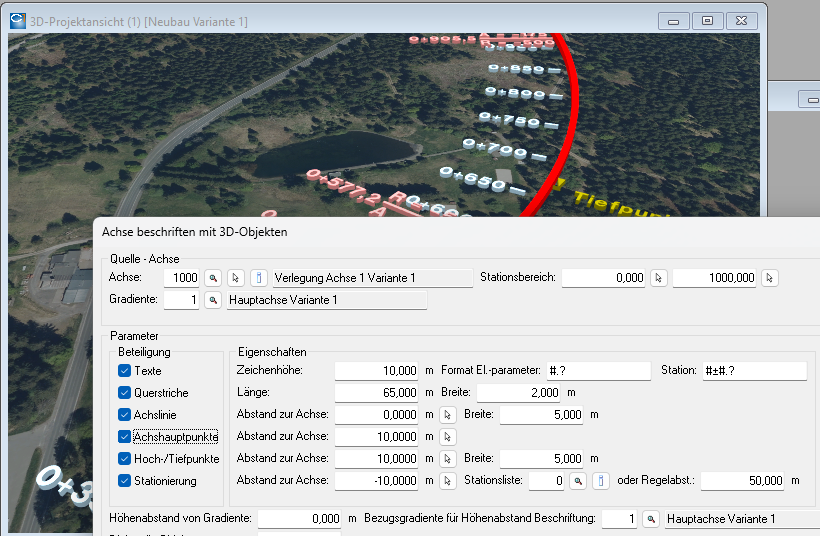

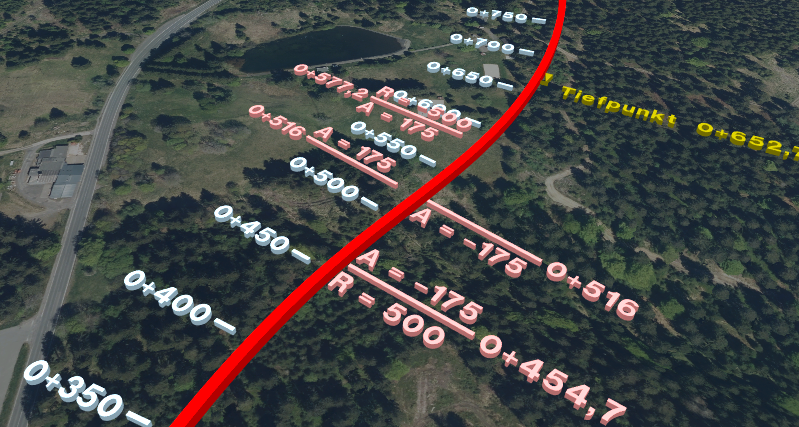

Im BIM-Prozess werden 3D-Modelle ausgetauscht und diese sind Hauptträger der Planungsleistung. Zeichnungen sind mit dem Modell nicht verknüpft, so dass der Bedarf entsteht, auch direkt im 3D-Raum Beschriftungen sichtbar zu machen. Dies geschieht hier in Form von Bauwerken, so dass auch eine Weitergabe per IFC möglich ist.
Erweiterungsmöglichkeiten
- Erweiterung der einstellbaren Parameter

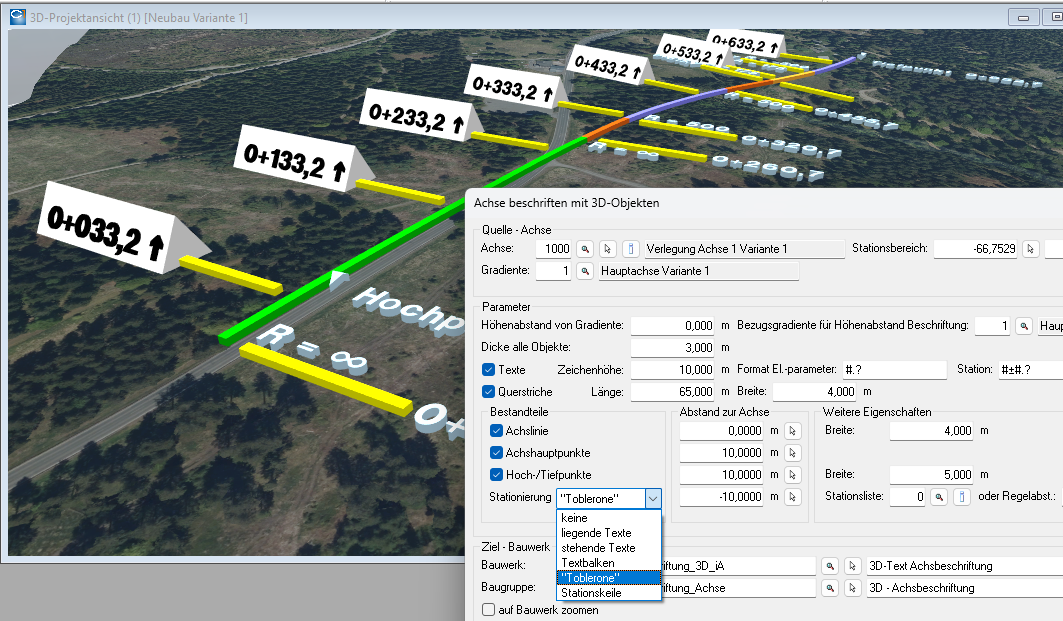

- weitere Beschriftungsinhalte wie Regelstationen und Höhenbeschriftung

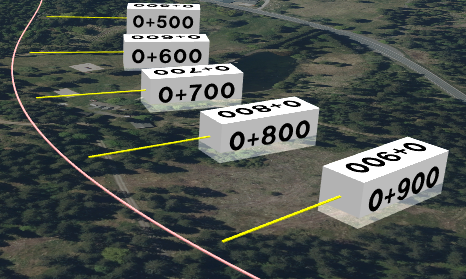

- optional Textbars anstelle der liegenden Texte
Einbinden in eigene Skripte
BENUTZE "<?>Achsbeschriftung_3D.CSC"
Bwk_Achsbeschriftung()
Modulvoraussetzungen
- CardScript
- Achsverwaltung
Format
- CSC
- CSX auf Anfrage
