Sel Rechteck Projekt GK UTM

Rechteckige Selektion für Transport und Transformation der Projektausdehnung oder eines Projektbereichs nutzen.

15. November bis 14. Dezember 2023

Name

Sel Rechteck Projekt GK UTM

Zusammenfassung

Rechteckige Selektion für Transport und Transformation der Projektausdehnung oder eines Projektbereichs nutzen.

Inhalt

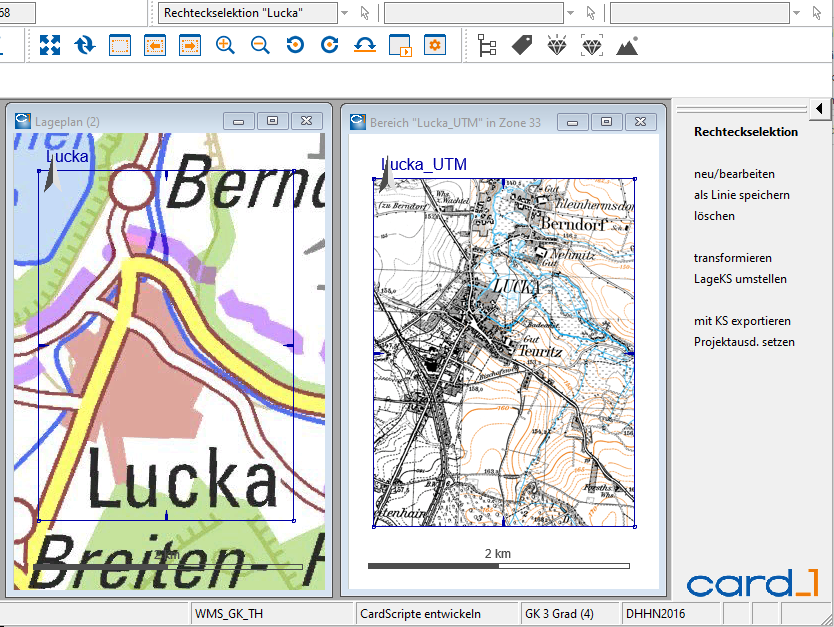

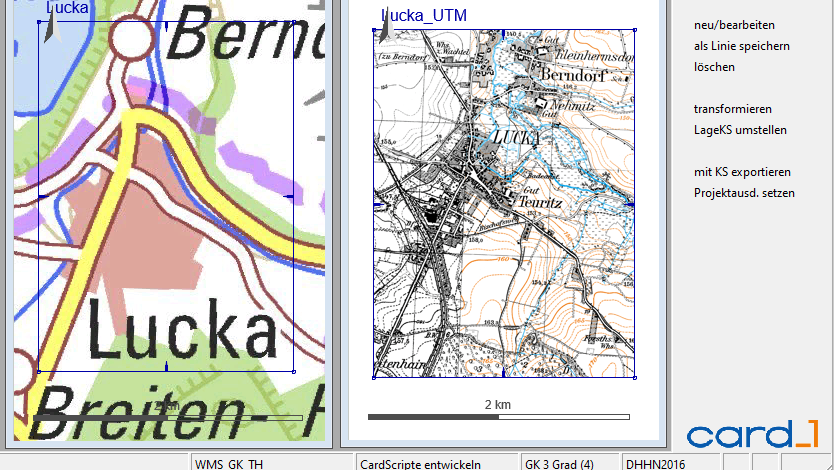

Ein rechteckiges Selektionspolygon parallel zu den Koordinatenachsen kann über 2 Punkte oder aus Projektausdehnung angelegt und bearbeitet werden. Es lässt sich inklusive der Hauptkoordinatensysteme ex- und importieren. Außerdem kann bei Nutzung in Gauß-Krüger-Koordinatensystemen eine Kopie des Selektionspolygons im UTM-Koordinatensystem angelegt und in den entsprechenden Koordinaten angezeigt werden.

Anwendung

Zum einen lässt sich die Rechteckselektion beim Einlesen externen Quellen wie z.B. XYZ-Raster-DGM-Dateien zur Begrenzung der einzulesenden Daten nutzen. Weiterhin kann über den Export inklusive Koordinatensysteme und anschließendem Import in einem neuen Projekt auf einfache Weise eine Leerkopie eines Projekts erstellt werden. Schließlich kann die Kopie der Rechteckselektion in einem UTM-System dazu genutzt werden, in UTM vorliegende Daten in Gauß-Krüger-Projekte einzulesen und sichtbar zu machen und anschließend unter Nutzung der Selektion zu transformieren.

Erweiterungsmöglichkeiten

  • Unterstützung weiterer Koordinatensysteme (Soldner)
  • Verknüpfung mit Download-Skripten

Einbinden in eigene Skripte

Nicht vorgesehen, da eigenes CAD-Menü

Modulvoraussetzungen

  • CardScript
  • Transformationen

Format

  • CSC
  • CSX auf Anfrage
